Áramváltó műgyantával kiöntve, kábelre, Lumel LRC-1, LRC-2

Áramváltó 60 A... 320 A áramok mérésére, 5 A, vagy 1 A szekunder árammal, Cl.: 1

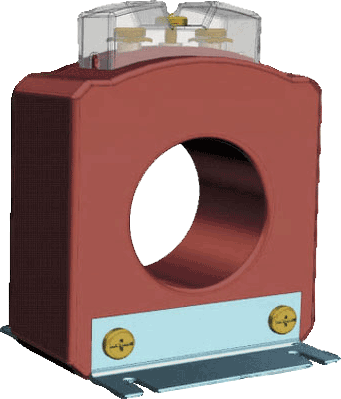

Kábelre húzható áramváltó, LRC-1, LRC-2

AC áramváltó, LRC-1, -2

  • Kábelátmérő:
    • LRC-1: max. 30 mm
    • LRC-2: max. 50 mm
  • Tokozás: epoxi műgyanta
  • Csatlakozás: két M4-es csavar takaró fedéllel
  • Szigetelési osztály E (120°C max)
  • Maximum feszültség: 0.72 kV
  • Működési frekvencia: 50/60 Hz
  • Környezeti hőmérséklet: -20…+45°C
  • Termál rövidrezárási áram (Ith): 40 x In
  • Dinamikus rövidrezárási áram (Idyn): 2.5xIth

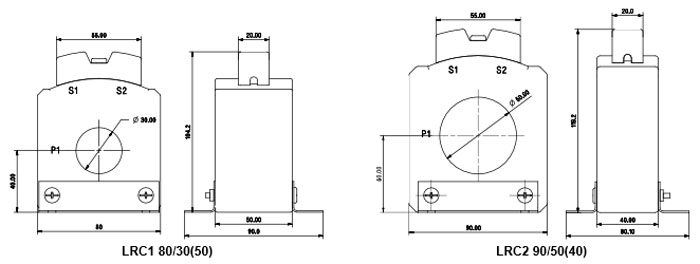

Adatlap Méretek

Műszaki adatok - rendelési kódok

Ip
(A) 		Is
(A)		 P
(VA)		 Cl. FS Rendelési kód
60 5 1.5 1 10 LRC1 80/30(50) 60/5A, 1.5 VA, Cl.1
100 5 5 1 5 LRC1 80/30(50) 100/5A, 5 VA, Cl.1
125 5 5 1 10 LRC1 80/30(50) 125/5A, 5 VA, Cl.1
150 5 5 1 10 LRC1 80/30(50) 150/5A, 5 VA, Cl.1
160 5 5 1 5 LRC1 80/30(50) 160/5A, 5 VA, Cl.1
200 5 5 1 5 LRC2 90/50(40) 200/5A, 5 VA, Cl.1
250 5 10 1 5 LRC2 90/50(40) 250/5A, 10 VA, Cl.1
300 5 10 1 5 LRC2 90/50(40) 300/5A, 10 VA, Cl.1
320 5 10 1 5 LRC2 90/50(40) 320/5A, 10 VA, Cl.1
60 1 1.5 1 10 LRC1 80/30(50) 60/1A, 1.5 VA, Cl.1
100 1 5 1 5 LRC1 80/30(50) 100/1A, 5 VA, Cl.1
125 1 5 1 10 LRC1 80/30(50) 125/1A, 5 VA, Cl.1
150 1 5 1 10 LRC1 80/30(50) 150/1A, 5 VA, Cl.1
160 1 5 1 5 LRC1 80/30(50) 160/1A, 5 VA, Cl.1
200 1 5 1 5 LRC2 90/50(40) 200/1A, 5 VA, Cl.1
250 1 10 1 5 LRC2 90/50(40) 250/1A, 10 VA, Cl.1
300 1 10 1 5 LRC2 90/50(40) 300/1A, 10 VA, Cl.1
320 1 10 1 5 LRC2 90/50(40) 320/1A, 10 VA, Cl.1
