DC/AC nyitható áramváltó ±4 VDC kimenettel, QI-HSC50, QI-HSC100

Áramváltó, 50 A, ill. 100 A DC/AC szinuszos, nem-szinuszos és torzított áramok mérésére, ±4V kimenettel

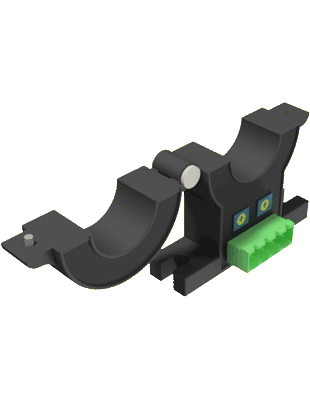

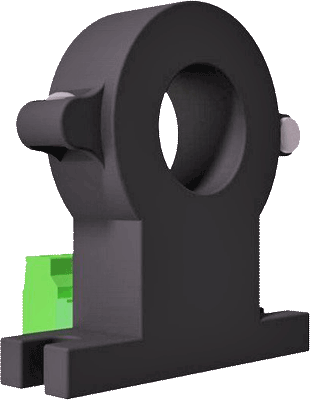

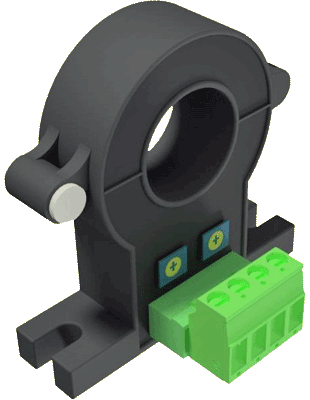

 A QI-HSC50, QI-HSC100 DC/AC nyitható áramváltó

úgy használható, mint egy hagyományos nyitható áramváltó, de DC és AC jelek rms mérésére egyaránt alkalmas. Az áramváltó a mérendő áramkör és a kimenet között 3kV-os galvanikus elválasztást biztosít.

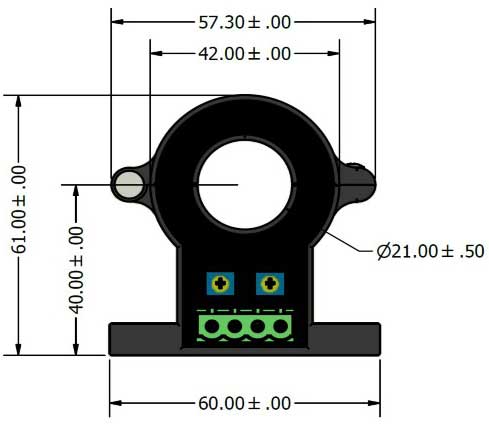

Adatlap Méretek

Műszaki adatok

  • Méréstartomány: QI-HSC-50: 50 A AC/DC, QI-HSC-100: 100 A AC/DC
  • Tépfeszültség: ±12 … 15 V dc
  • Működési frekvencia tartomány: DC... 20 kHz
  • Terhelő ellenállás: Min 10 kOhm
  • Fogyasztás 15 V DC táplálásnál: 25mA

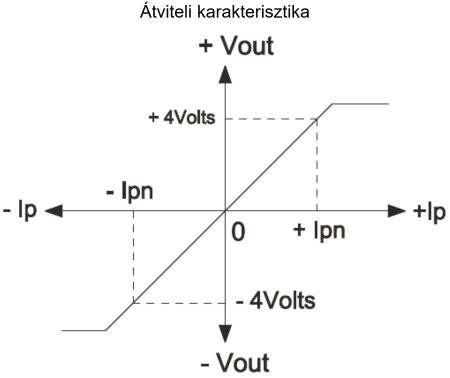

  • Feszültség kimenenet
    • Névleges Ip = 0 áramnál: ±25 mV
    • Névleges Ipn áramnál: ±4 V ±1%
  • Pontosság: ±1%
  • Linearitás: <1%
  • Hőméréskleti együttható: ±1 mV/°C
  • Válaszidő 0...90%: 10 µs
  • Szigetelési feszültség a primer és kimenet között: 3 kV
  • Működési hőmérséklet: -25...85°C
  • Tárolási hőmérséklet: -40...100°C
  • Csatlakozás: Leválsztható csatlakozó 0,2... 2,5 mm2 kábelhez
  • Súly: 80 g
