Flexibilis Rogowski áramváltó, Qeed QI-ROG-xxx

Togowski tekercs max 100kA AC mérésée, 100mV/1000A áttétel

Rogowskí tekercs, QI-ROG-xxxx

Qeed QI-ROG-xxx Rogowski tekercs jellemzői

  • A Rogowski tekercs fő előnye a többi mérési módszerhez (áramváltó vagy CT, Hall-szonda érzékelők stb.) képest, hogy a tekercs rugalmas és deformálható, így a feszültség alatt álló vezető köré tekerhető anélkül, hogy zavarná a mérést
  • Mivel a QI-ROG-xxx Rogowski tekercs nem fémmagra van tekercselve, kis induktivitással rendlkezik, hatékonnyá téve gyorsan változó AC áramok mérését.
  • Továbbá, mivel nincs vasmag, annak telitődése nincs hatással a karakterisztikára, amely így erősen lineáris marad nagy áramokmérésekor is
  • Egy jól felhelyezett Rogowski-tekercs gyakorlatilag elektromágneses interferencianélküli mérét tesz lehtővé
  • A QI-ROG-xxx Rogowski tekercs jól használható a QE-POWER-T háromfázisú teljesítménymérőnkkel vagy a QE-CURRENT-485 univerzális áram távadóval.
Adatlap Méretek

Műszaki adatok - rendelési kódok

  • Tekercs kábel keresztmetszet): 12 mm
  • Áramváltó hossza: 300, 400, vagy 500 mm (egyéb méret külön rendelésre )
  • Sapka csatlakoztatás o.d: 17 mm (max)
  • Áramcezető vagy áramsín max. átmérője
    • QI-ROG-300: 84 mm
    • QI-ROG-400: 115 mm
    • QI-ROG-500: 147 mm
  • Anyag: Jelátalakító és kábel, hőre lágyuló gumi, lángkioltó UL94 V0 besorolású
    Környezeti feltételek
  • Üzemi hőmérséklet: -20°c...+70 °c
  • Relatív páratartalom: 85% max páralecsapódás nélkül
  • Szennyezési fokozat: 2
  • Használati magasság: max. 2000 m
    Elektromos adatok
  • Mérhető áram: max. 100 ka @ 50 Hz
  • Pontosság: ±1%:
  • Linearitás: ± 0,2%:
  • Kimenő jel: 100 mv / 1000 A @ 50 Hz
  • Frekvencia tartomány: 20 Hz… 5 khz
    Pozíció érzékenység
  • Vezető: max. ±2% az egység zárásakor
  • Külső mező hatása: ± 0,5% max.:
  • Hőmérsékleti tényező: ± 0,07%/°c
    Érintésvédelem
  • Működési feszültség: max. 1000 V @ 50/60 Hz (CAT III):
  • Hipot teszt (áramváltó és kimeneti kábel): 7400 Vac @ 50/60 Hz 1 perc

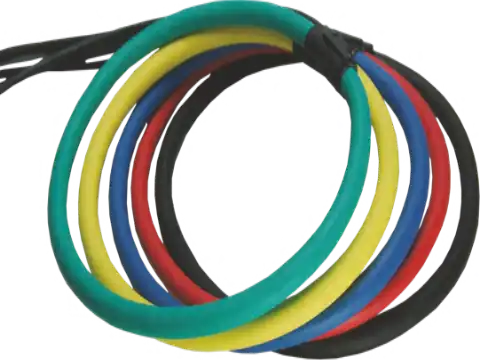

Különböző hosszban és színben kapható. A szondák speciális teljesítménymérővel (QE-POWER-T) távadóval (QE-CURRENT-485) használhatók.

Rendelési kód: QI-ROG-XXX
