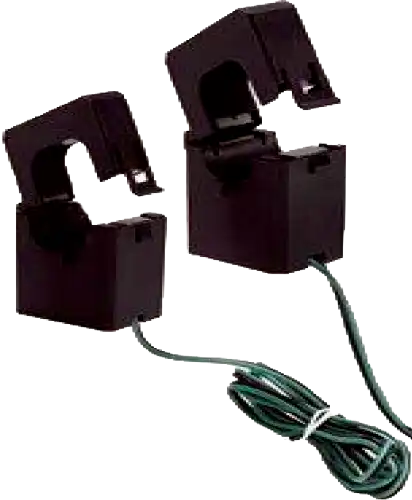

Áramváltó nyitható vasmaggal, Revalco TAH16, 24, 36, 50

Kábelre pattintható nyitható áramváltó 5A, 4-20 mA, 60 mV, 330 mV vagy 10 V kimenettel , max .600 A AC mérésére

Földelési ellenállásmérő, MRU-11

TAH16-24-36-50 kábelre pattintható nyitható áramváltó AC és DC kimenettel

Egyszerű, gyors felszerelés., kis helyigény, rögzítés magán a kábelen.

  • Bemenet: 100A - 600A AC
  • Kimenet: beépített 1m hosszú kivezető kábel
    • AC: 5A
    • DC: 4-20 mA, 60 mV, 330 mV, 10 V DC
  • Pontosság: 0,5 ~ 1% a teljes skála 10%…150% között
  • Dielektromos szilárdság; 4kV
  • Tanúsítás: IEC 60044-1, CE, UL és RoHS

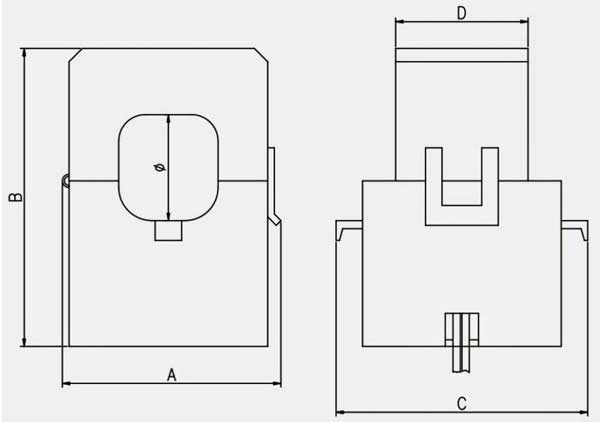

Típus A B C D
TAH16 34 45 38 20
TAH24 51 66 43 23
TAH36 67 85 50 42
TAH50 93 120 70 28
Méretek mm-ben

Rendelési példa: Megnevezés, Áttétel, Class,
PL. TAH24 100/10V Cl.05

Áramváltó műszaki adatok - rendelési kódok

Ip / kimenet Cl TAH16 TAH24 TAH36 TAH50
100/5A Class 1& 0.5 TAH16-100/5A TAH24-100/5A TAH36-100/5A TAH50-100/5A
150/5A Class 1 & 0.5 TAH16-150/5A TAH24-150/5A TAH36-150/5A TAH50-150/5A
200/5A Class 1 & 0.5 TAH16-200/5A TAH24-200/5A TAH36-200/5A TAH50-200/5A
250/5A Class 1 & 0.5 TAH16-250/5A TAH24-250/5A TAH36-250/5A TAH50-250/5A
300/5A Class 1 & 0.5 TAH16-300/5A TAH24-300/5A TAH36-300/5A TAH50-300/5A
400/5A Class 1 & 0.5 TAH16-400/5A TAH24-400/5A TAH36-400/5A TAH50-400/5A
500/5A Class 1 & 0.5 TAH16-500/5A TAH24-500/5A TAH36-500/5A TAH50-500/5A
600/5A Class 1 & 0.5 TAH16-600/5A TAH24-600/5A TAH36-600/5A TAH50-600/5A
100A/4-20 mA Class 1 & 0.5 TAH16-100/4-20 TAH24-100/4-20 TAH36-100/4-20 TAH50-100/4-20
150A/4-20 mA Class 1 & 0.5 TAH16-150/4-20 TAH24-150/4-20 TAH36-150/4-20 TAH50-150/4-20
200A/4-20 mA Class 1 & 0.5 TAH16-200/4-20 TAH24-200/4-20 TAH36-200/4-20 TAH50-200/4-20
250A/4-20 mA Class 1 & 0.5 TAH16-250/4-20 TAH24-250/4-20 TAH36-250/4-20 TAH50-250/4-20
300A/4-20 mA Class 1 & 0.5 TAH16-300/4-20 TAH24-300/4-20 TAH36-300/4-20 TAH50-300/4-20
400A/4-20 mA Class 1 & 0.5 TAH16-400/4-20 TAH24-400/4-20 TAH36-400/4-20 TAH50-400/4-20
500A/4-20 mA Class 1 & 0.5 TAH16-500/4-20 TAH24-500/4-20 TAH36-500/4-20 TAH50-500/4-20
600A/4-20 mA Class 1 & 0.5 TAH16-600/4-20 TAH24-600/4-20 TAH36-600/4-20 TAH50-600/4-20
100A/60mV Class 1 & 0.5 TAH16-100/60mV TAH24-100/60mV TAH36-100/60mV TAH50-100/60mV
150A/60mV Class 1 & 0.5 TAH16-150/60mV TAH24-150/60mV TAH36-150/60mV TAH50-150/60mV
200A/60mV Class 1 & 0.5 TAH16-200/60mV TAH24-200/60mV TAH36-200/60mV TAH50-200/60mV
250A/60mV Class 1 & 0.5 TAH16-250/60mV TAH24-250/60mV TAH50-250/60mV TAH50-250/60mV
300A/60mV Class 1 & 0.5 TAH16-300/60mV TAH24-300/60mV TAH36-300/60mV TAH50-300/60mV
400A/60mV Class 1 & 0.5 TAH16-400/60mV TAH24-400/60mV TAH36-400/60mV TAH50-400/60mV
500A/60mV Class 1 & 0.5 TAH16-500/60mV TAH24-500/60mV TAH36-500/60mV TAH50-500/60mV
600A/60mV Class 1 & 0.5 TAH16-600/60mV TAH24-600/60mV TAH36-600/60mV TAH50-600/60mV
100A/10V Class 1 & 0.5 TAH16-100/10V TAH24-100/10V TAH36-100/10V TAH50-100/10V
150A/10V Class 1 & 0.5 TAH16-150/10V TAH24-150/10V TAH36-150/10V TAH50-150/10V
200A/10V Class 1 & 0.5 TAH16-200/10V TAH24-200/10V TAH36-200/10V TAH50-200/10V
250A/10V Class 1 & 0.5 TAH16-250/10V TAH24-250/10V TAH36-250/10V TAH50-250/10V
300A/10V Class 1 & 0.5 TAH16-300/10V TAH24-300/10V TAH36-300/10V TAH50-300/10V
400A/10V Class 1 & 0.5 TAH16-400/10V TAH24-400/10V TAH36-400/10V TAH50-400/10V
500A/10V Class 1 & 0.5 TAH16-500/10V TAH24-500/10V TAH36-500/10V TAH50-500/10V
600A/10V Class 1 & 0.5 TAH16-600/10V TAH24-600/10V TAH36-600/10V TAH50-600/10V
100/330mV Class 1 & 0.5 TAH16-100/330mV TAH24-100/330mV TAH36-100/333mV TAH50-100/330mV
150/330mV Class 1 & 0.5 TAH16-150/330mV TAH24-150/330mV TAH36-150/333mV TAH50-150/330mV
200/330mV Class 1 & 0.5 TAH16-200/330mV TAH24-200/330mV TAH36-200/330mV TAH50-200/330mV
250/330mV Class 1 & 0.5 TAH16-250/330mV TAH24-250/330mV TAH36-250/330mV TAH50-250/330mV
300/330mV Class 1 & 0.5 TAH16-300/330mV TAH24-300/330mV TAH36-300/330mV TAH50-300/330mV
400/330mV Class 1 & 0.5 TAH16-400/330mV TAH24-400/330mV TAH36-400/330mV TAH50-400/330mV
500/330mV Class 1 & 0.5 TAH16-500/330mV TAH24-500/330mV TAH36-500/330mV TAH50-500/330mV
600/330mV Class 1 & 0.5 TAH16-600/330mV TAH24-600/333mV TAH36-600/330mV TAH50-600/330mV
