Áramváltó kábelre és áramsínre, Revalco TAR3DE

Áramváltó 40... 500 A AC áramok mérésére, Is = 5 A, vagy 1A, Cl.: 0.2(s), 0.5(s), 1 és 3

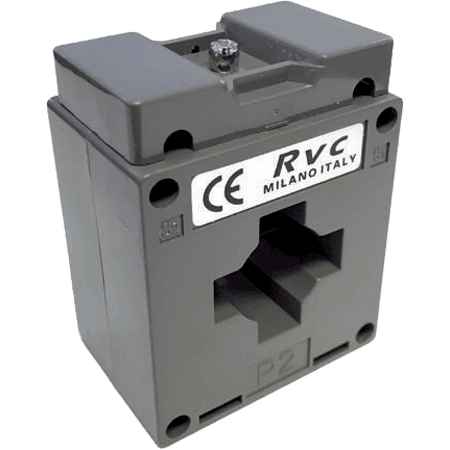

Kábelre/áramsínre húzható áramváltó, TAR3DE

AC áramváltó TAR3DE

  • Kábel átmérő: max. 21 mm
  • Áramsín: 1 db. vízszintes: 20x10, vagy 30x10 mm; függőleges: 20x10 mm
  • Termál névleges folyamatos áram, Icth: 1,2 x In
  • Termál rövidrezárási áram, Ith: 40 x In, 1 s
  • Dinamikus rövidrezárási áram, Idin: 2,5 x Ith, 1 s
  • Működési feszültség, Um: max. 0.72 kV
  • Szigetelési feszültség: 3 kV, Ueff, 50 Hz, 1 perc
  • Névleges működési frekvencia: 50 Hz
  • Szigetelési osztály: E
  • Működési hőmérséklet: -20... +40°C
Adatlap

Műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) CL Típus
40 5 1,0 1,0 TAR3DE 40/5A 1VA Cl.1
40 5 1,5 3,0 TAR3DE 40/5A 1.5VA Cl.3
40 1 1,0 1,0 TAR3D1E 40/1A 1VA Cl.1
40 1 1,5 3,0 TAR3D1E 40/1A 1,5VA Cl.3
50 5 1,0 1,0 TAR3DE 50/5A 1VA Cl.1
50 5 2,0 3,0 TAR3DE 50/5A 2VA Cl.3
50 1 1,0 1,0 TAR3D1E 50/1A 1VA Cl.1
50 1 2,0 3,0 TAR3D1E 50/1A 2VA Cl.3
60 5 1,0 1,0 TAR3DE 60/5A 1VA Cl.1
60 5 2,0 3,0 TAR3DE 60/5A 2VA Cl.3
60 1 1,0 1,0 TAR3D1E 60/1A 1VA Cl.1
60 1 2,0 3,0 TAR3D1E 60/1A 2VA Cl.3
75 5 1,5 0,5 TAR3DE 75/5A 1.5VA Cl.0.5
75 5 2,5 1,0 TAR3DE 75/5A 2.5VA Cl.:1
75 5 3,0 3,0 TAR3DE 75/5A 3VA Cl.3
75 1 1,5 0,5 TAR3D1E 75/1A 1,5VA Cl.0.5
75 1 2,5 1,0 TAR3D1E 75/1A 2,5VA Cl.1
75 1 3,0 3,0 TAR3D1E 75/1A 3VA Cl.3
80 5 1,5 0,5 TAR3DE 80/5A 1.5VA Cl.0.5
80 5 2,5 1,0 TAR3DE 80/5A 2.5VA Cl.1
80 5 3,0 3,0 TAR3DE 80/5A 3VA Cl.3
80 1 1,5 0,5 TAR3D1E 80/1A 1,5VA Cl.0.5
80 1 2,5 1,0 TAR3D1E 80/1A 2,5VA Cl.1
80 1 3,0 3,0 TAR3D1E 80/1A 3VA Cl.3
100 5 2,5 0,5 TAR3DE 100/5A 2.5VA Cl.0.5
100 5 5,0 1,0 TAR3DE 100/5A 5VA Cl.1
100 5 7,0 3,0 TAR3DE 100/5A 7VA Cl.3
100 1 2,5 0,5 TAR3D1E 100/1A 2,5VA Cl.0.5
100 1 5,0 1,0 TAR3D1E 100/1A 5VA Cl.1
100 1 7,0 3,0 TAR3D1E 100/1A 7VA Cl.3
100 5 2,5 0,5S TAR3DE 100/5A 2.5VA Cl.0.5S
100 5 2,5 0,2 TAR3DE 100/5A 2.5VA Cl.0.2
100 5 2,5 0.2S TAR3DE 100/5A 2.5VA Cl.0.2S
100 1 2,5 0,5S TAR3D1E 100/1A 2.5VA Cl.0.5S
100 1 2,5 0,2 TAR3D1E 100/1A 2.5VA Cl.0.2
100 1 2,5 0.2S TAR3D1E 100/1A 2.5VA Cl.0.2S
120 5 2,5 0,5 TAR3DE 120/5A 2.5VA Cl.0.5
120 5 5,0 1,0 TAR3DE 120/5A 5VA Cl.1
120 5 7,0 3,0 TAR3DE 120/5A 7VA Cl.3
120 1 2,5 0,5 TAR3D1E 120/1A 2,5VA Cl.0.5
120 1 5,0 1,0 TAR3D1E 120/1A 5VA Cl. 1
120 1 7,0 3,0 TAR3D1E 120/1A 7VA Cl.3
125 5 2,5 0,5 TAR3DE 125/5A 2.5VA Cl.0.5
125 5 5,0 1,0 TAR3DE 125/5A 5VA Cl.1
125 5 7,0 3,0 TAR3DE 125/5A 7VA Cl.3
125 1 2,5 0,5 TAR3D1E 125/1A 2,5VA Cl.0.5
125 1 5,0 1,0 TAR3D1E 125/1A 5VA Cl.1
125 1 7,0 3,0 TAR3D1E 125/1A 7VA Cl.3
150 5 5,0 0,5 TAR3DE 150/5A 5VA Cl.0.5
150 5 7,0 1,0 TAR3DE 150/5A 7VA Cl.1
150 5 10,0 3,0 TAR3DE 150/5A 10VA Cl.3
150 1 5,0 0,5 TAR3D1E 150/1A 5VA Cl.0.5
150 1 7,0 1,0 TAR3D1E 150/1A 7VA Cl.1
150 1 10,0 3,0 TAR3D1E 150/1A 10VA Cl.3
150 5 5,0 0,5S TAR3DE 150/5A 5VA Cl.0.5S
150 5 5,0 0,2 TAR3DE 150/5A 5VA Cl.0.2
150 5 5,0 0.2S TAR3DE 150/5A 5VA Cl.0.2S
150 1 5,0 0,5S TAR3D1E 150/1A 5VA Cl.0.5S
150 1 5,0 0,2 TAR3D1E 150/1A 5VA Cl.0.2
150 1 5,0 0.2S TAR3D1E 150/1A 5VA Cl.0.2S
200 5 5,0 0,5 TAR3DE 200/5A 5VA Cl.0.5
200 5 7,0 1,0 TAR3DE 200/5A 7VA Cl.1
200 5 10,0 3,0 TAR3DE 200/5A 10VA Cl.3
200 1 5,0 0,5 TAR3D1E 200/1A 5VA Cl.0.5
200 1 7,0 1,0 TAR3D1E 200/1A 7VA Cl.1
200 1 10,0 3,0 TAR3D1E 200/1A 10VA Cl.3
200 5 5,0 0,5S TAR3DE 200/5A 5VA Cl.0.5S
200 5 5,0 0,2 TAR3DE 200/5A 5VA Cl.0.2
200 5 5,0 0.2S TAR3DE 200/5A 5VA Cl.0.2S
200 1 5,0 0,5S TAR3D1E 200/1A 5VA Cl.0.5S
200 1 5,0 0,2 TAR3D1E 200/1A 5VA Cl.0.2
200 1 5,0 0.2S TAR3D1E 200/1A 5VA Cl.0.2S
250 5 5,0 0,5 TAR3DE 250/5A 5VA Cl.0.5
250 5 7,0 1,0 TAR3DE 250/5A 7VA Cl.1
250 5 10,0 3,0 TAR3DE 250/5A 10VA Cl.3
250 1 5,0 0,5 TAR3D1E 250/1A 5VA Cl.0.5
250 1 7,0 1,0 TAR3D1E 250/1A 7VA Cl.1
250 1 10,0 3,0 TAR3D1E 250/1A 10VA Cl.3
250 5 5 0,5S TAR3DE 250/5A 5VA Cl.0.5S
250 5 5 0,2 TAR3DE 250/5A 5VA Cl.0.2
250 5 5 0.2S TAR3DE 250/5A 5VA Cl.0.2S
250 1 5 0,5S TAR3D1E 250/1A 5VA Cl.0.5S
250 1 5 0,2 TAR3D1E 250/1A 5VA Cl.0.2
250 1 5 0.2S TAR3D1E 250/1A 5VA Cl.0.2S
300 5 5 0,5 TAR3DE 300/5A 5VA Cl.0.5
300 5 7 1,0 TAR3DE 300/5A 7VA Cl.1
300 5 10 3,0 TAR3DE 300/5A 10VA Cl.3
300 1 5 0,5 TAR3D1E 300/1A 5VA Cl.0.5
300 1 7 1,0 TAR3D1E 300/1A 7VA Cl.1
300 1 10 3,0 TAR3D1E 300/1A 10VA Cl.3
300 5 5 0,5S TAR3DE 300/5A 5VA Cl.0.5S
300 5 5 0,2 TAR3DE 300/5A 5VA Cl.0.2
300 5 5 0.2S TAR3DE 300/5A 5VA Cl.0.2S
300 1 5 0,5S TAR3D1E 300/1A 5VA Cl.0.5S
300 1 5 0,2 TAR3D1E 300/1A 5VA Cl.0.2
300 1 5 0.2S TAR3D1E 300/1A 5VA Cl.0.2S
400 5 5 0,5 TAR3DE 400/5A 5VA Cl.0.5
400 5 7 1,0 TAR3DE 400/5A 7VA Cl.1
400 5 10 3,0 TAR3DE 400/5A 10VA Cl.3
400 1 5 0,5 TAR3D1E 400/1A 5VA Cl.0.5
400 1 7 1,0 TAR3D1E 400/1A 7VA Cl.1
400 1 10 3,0 TAR3D1E 400/1A 10VA Cl.3
400 5 5 0,5S TAR3DE 400/5A 5VA Cl.0.5S
400 5 5 0,2 TAR3DE 400/5A 5VA Cl.0.2
400 5 5 0.2S TAR3DE 400/5A 5VA Cl.0.2S
400 1 5 0,5S TAR3D1E 400/1A 5VA Cl.0.5S
400 1 5 0,2 TAR3D1E 400/1A 5VA Cl.0.2
400 1 5 0.2S TAR3D1E 400/1A 5VA Cl.0.2S
500 5 5 0,5 TAR3DE 500/5A 5VA Cl.0.5
500 5 7 1,0 TAR3DE 500/5A 7VA Cl.1
500 5 10 3,0 TAR3DE 500/5A 10VA Cl.3
500 1 5 0,5 TAR3D1E 500/1A 5VA Cl.0.5
500 1 7 1,0 TAR3D1E 500/1A 7VA Cl.1
500 1 10 3,0 TAR3D1E 500/1A 10VA Cl.3
500 5 5 0,5S TAR3DE 500/5A 5VA Cl.0.5S
500 5 5 0,2 TAR3DE 500/5A 5VA Cl.0.2
500 5 5 0.2S TAR3DE 500/5A 5VA Cl.0.2S
500 1 5 0,5S TAR3D1E 500/1A 5VA Cl.0.5S
500 1 5 0,2 TAR3D1E 500/1A 5VA Cl.0.2
500 1 5 0.2S TAR3D1E 500/1A 5VA Cl.0.2S
