Áramváltó kábelre és áramsínre, Revalco TAR8E

Áramváltó 500... 3000 A áramok mérésére, szekunder áram 5 A, vagy 1A, Cl.: 0.2(s), 0.5(s), 1, 3

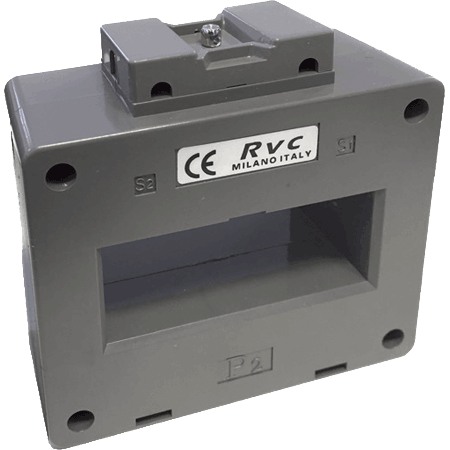

Revalco kábelre és áramsínre húzható áramváltó, TAR8E

AC áramváltó TAR8E

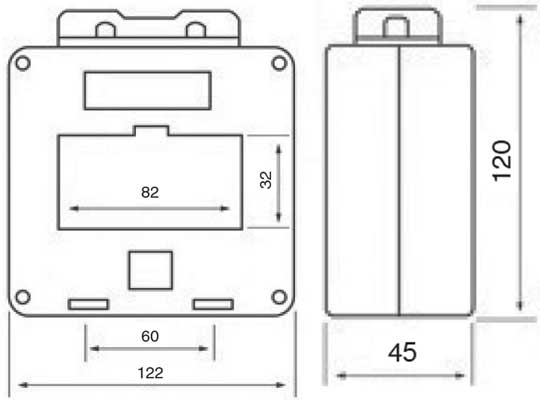

  • Kábelátmérő: max. 2x30 mm
  • Áramsín, víszintes: 60x30, 80x30 mm
  • Folyamatos túlterhelés: 1,2 x In
  • Működési feszültség, Um: max. 0.72 kV
  • Termikus rövidrezárási áram (Ith): 40*Ipn, 1 s
  • Dinamikus rövidrezárási áram (Idin): 2.5*Ith, 1 s
  • Szigetelési feszültség: 3 kV, Ueff, 50 Hz, 1 perc
  • Névleges működési frekvencia: 50/60 Hz
  • Szigetelési osztály: E (IEC 185)
  • Működési hőmérséklet: -20... 40°C, ≤80% RH

Műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) CL Típus
500 5 5 0.5 TAR8E 500/5A 5VA cl: 0.5
600 5 5 0.5 TAR8E 600/5A 5VA cl: 0.5
800 5 7 0.5 TAR8E 800/5A 7VA cl: 0.5
1000 5 7 0.5 TAR8E 1000/5A 7VA cl: 0.5
1200 5 7 0.5 TAR8E 1200/5A 7VA cl: 0.5
1500 5 7 0.5 TAR8E 1500/5A 7VA cl: 0.5
2000 5 10 0.5 TAR8E 2000/5A 10VA cl: 0.5
2500 5 10 0.5 TAR8E 2500/5A 10VA cl: 0.5
3000 5 10 0.5 TAR8E 3000/5A 10VA cl: 0.5
500 5 7 1 TAR8E 500/5A 7VA cl: 1
600 5 7 1 TAR8E 600/5A 7VA cl: 1
800 5 10 1 TAR8E 800/5A 10VA cl: 1
1000 5 10 1 TAR8E 1000/5A 10VA cl: 1
1200 5 10 1 TAR8E 1200/5A 10VA cl: 1
1500 5 10 1 TAR8E 1500/5A 10VA cl: 1
2000 5 13 1 TAR8E 2000/5A 13VA cl: 1
2500 5 13 1 TAR8E 2500/5A 13VA cl: 1
3000 5 13 1 TAR8E 3000/5A 13VA cl: 1
500 5 10 3 TAR8E 500/5A 10VA cl: 3
600 5 10 3 TAR8E 600/5A 10VA cl: 3
800 5 15 3 TAR8E 800/5A 15VA cl: 3
1000 5 15 3 TAR8E 1000/5A 15VA cl: 3
1200 5 15 3 TAR8E 1200/5A 15VA cl: 3
1500 5 15 3 TAR8E 1500/5A 15VA cl: 3
2000 5 16 3 TAR8E 2000/5A 16VA cl: 3
2500 5 16 3 TAR8E 2500/5A 16VA cl: 3
3000 5 16 3 TAR8E 3000/5A 16VA cl: 3
500 1 5 0.5 TAR81E 500/1A 5VA cl: 0.5
600 1 5 0.5 TAR81E 600/1A 5VA cl: 0.5
800 1 7 0.5 TAR81E 800/1A 7VA cl: 0.5
1000 1 7 0.5 TAR81E 1000/1A 7VA cl: 0.5
1200 1 7 0.5 TAR81E 1200/1A 7VA cl: 0.5
1500 1 7 0.5 TAR81E 1500/1A 7VA cl: 0.5
2000 1 10 0.5 TAR81E 2000/1A 10VA cl: 0.5
2500 1 10 0.5 TAR81E 2500/1A 10VA cl: 0.5
3000 1 10 0.5 TAR81E 3000/1A 10VA cl: 0.5
500 1 7 1 TAR81E 500/1A 7VA cl: 1
600 1 7 1 TAR81E 600/1A 7VA cl: 1
800 1 10 1 TAR81E 800/1A 10VA cl: 1
1000 1 10 1 TAR81E 1000/1A 10VA cl: 1
1200 1 10 1 TAR81E 1200/1A 10VA cl: 1
1500 1 10 1 TAR81E 1500/1A 10VA cl: 1
2000 1 13 1 TAR81E 2000/1A 13VA cl: 1
2500 1 13 1 TAR81E 2500/1A 13VA cl: 1
3000 1 13 1 TAR81E 3000/1A 13VA cl: 1
500 1 10 3 TAR81E 500/1A 10VA cl: 3
600 1 10 3 TAR81E 600/1A 10VA cl: 3
800 1 15 3 TAR81E 800/1A 15VA cl: 3
1000 1 15 3 TAR81E 1000/1A 15VA cl: 3
1200 1 15 3 TAR81E 1200/1A 15VA cl: 3
1500 1 15 3 TAR81E 1500/1A 15VA cl: 3
2000 1 16 3 TAR81E 2000/1A 16VA cl: 3
2500 1 16 3 TAR81E 2500/1A 16VA cl: 3
3000 1 16 3 TAR81E 3000/1A 16VA cl: 3
500 5 5 0.5s TAR8E 500/5A 5VA cl: 0.5s
600 5 5 0.5s TAR8E 600/5A 5VA cl: 0.5s
800 5 5 0.5s TAR8E 800/5A 5VA cl: 0.5s
1000 5 5 0.5s TAR8E 1000/5A 5VA cl: 0.5s
1200 5 5 0.5s TAR8E 1200/5A 5VA cl: 0.5s
1500 5 5 0.5s TAR8E 1500/5A 5VA cl: 0.5s
2000 5 5 0.5s TAR8E 2000/5A 5VA cl: 0.5s
2500 5 5 0.5s TAR8E 2500/5A 5VA cl: 0.5s
3000 5 5 0.5s TAR8E 3000/5A 5VA cl: 0.5s
500 5 5 0.2 TAR8E 500/5A 5VA cl: 0.2
600 5 5 0.2 TAR8E 600/5A 5VA cl: 0.2
800 5 5 0.2 TAR8E 800/5A 5VA cl: 0.2
1000 5 5 0.2 TAR8E 1000/5A 5VA cl: 0.2
1200 5 5 0.2 TAR8E 1200/5A 5VA cl: 0.2
1500 5 5 0.2 TAR8E 1500/5A 5VA cl: 0.2
2000 5 5 0.2 TAR8E 2000/5A 5VA cl: 0.2
2500 5 5 0.2 TAR8E 2500/5A 5VA cl: 0.2
3000 5 5 0.2 TAR8E 3000/5A 5VA cl: 0.2
500 5 5 0.2s TAR8E 500/5A 5VA cl: 0.2s
600 5 5 0.2s TAR8E 600/5A 5VA cl: 0.2s
800 5 5 0.2s TAR8E 800/5A 5VA cl: 0.2s
1000 5 5 0.2s TAR8E 1000/5A 5VA cl: 0.2s
1200 5 5 0.2s TAR8E 1200/5A 5VA cl: 0.2s
1500 5 5 0.2s TAR8E 1500/5A 5VA cl: 0.2s
2000 5 5 0.2s TAR8E 2000/5A 5VA cl: 0.2s
2500 5 5 0.2s TAR8E 2500/5A 5VA cl: 0.2s
3000 5 5 0.2s TAR8E 3000/5A 5VA cl: 0.2s
500 1 5 0.5s TAR81E 500/1A 5VA cl: 0.5s
600 1 5 0.5s TAR81E 600/1A 5VA cl: 0.5s
800 1 5 0.5s TAR81E 800/1A 5VA cl: 0.5s
1000 1 5 0.5s TAR81E 1000/1A 5VA cl: 0.5s
1200 1 5 0.5s TAR81E 1200/1A 5VA cl: 0.5s
1500 1 5 0.5s TAR81E 1500/1A 5VA cl: 0.5s
2000 1 5 0.5s TAR81E 2000/1A 5VA cl: 0.5s
2500 1 5 0.5s TAR81E 2500/1A 5VA cl: 0.5s
3000 1 5 0.5s TAR81E 3000/1A 5VA cl: 0.5s
500 1 5 0.2 TAR81E 500/1A 5VA cl: 0.2
600 1 5 0.2 TAR81E 600/1A 5VA cl: 0.2
800 1 5 0.2 TAR81E 800/1A 5VA cl: 0.2
1000 1 5 0.2 TAR81E 1000/1A 5VA cl: 0.2
1200 1 5 0.2 TAR81E 1200/1A 5VA cl: 0.2
1500 1 5 0.2 TAR81E 1500/1A 5VA cl: 0.2
2000 1 5 0.2 TAR81E 2000/1A 5VA cl: 0.2
2500 1 5 0.2 TAR81E 2500/1A 5VA cl: 0.2
3000 1 5 0.2 TAR81E 3000/1A 5VA cl: 0.2
500 1 5 0.2s TAR81E 500/1A 5VA cl: 0.2s
600 1 5 0.2s TAR81E 600/1A 5VA cl: 0.2s
800 1 5 0.2s TAR81E 800/1A 5VA cl: 0.2s
1000 1 5 0.2s TAR81E 1000/1A 5VA cl: 0.2s
1200 1 5 0.2s TAR81E 1200/1A 5VA cl: 0.2s
1500 1 5 0.2s TAR81E 1500/1A 5VA cl: 0.2s
2000 1 5 0.2s TAR81E 2000/1A 5VA cl: 0.2s
2500 1 5 0.2s TAR81E 2500/1A 5VA cl: 0.2s
3000 1 5 0.2s TAR81E 3000/1A 5VA cl: 0.2s
