Áramváltó kábelre és áramsínre, Revalco TCSN103E

Áramváltó 500A... 4000 A áramok mérésére, 5 A, vagy 1 A szekunder árammal, Cl.: 0.5, 1 és 3

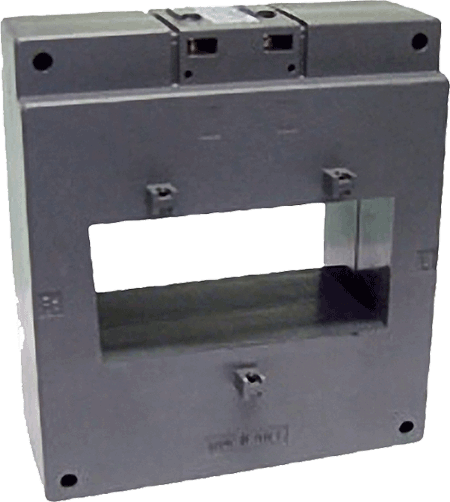

Revalco kábelre és áramsínre húzható áramváltó, TCSN103

AC áramváltó, TCSN103E

  • Áramsín, víszintes: 80x40 és 100x40 mm
  • Kivezetések az áramváltó tetején
  • Folyamatos túlterhelés: 1,2 x In
  • Működési feszültség, Um: max. 0.72 kV
  • Termikus rövidrezárási áram (Ith): 40*Ipn, 1 s
  • Dinamikus rövidrezárási áram (Idin): 2.5*Ith, 1 s
  • Szigetelési feszültség: 3 kV,eff, 50 Hz, 1 perc
  • Működési frekvencia: 50/60 Hz
  • Szigetelési osztály: E (IEC 185)
  • Működési hőmérséklet: -20... 40°C,

Áramváltó műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) Cl Megnevezés
500 5 10 0,5 TCSN103 500/5A, 10VA, Cl.0,5
600 5 10 0,5 TCSN103 600/5A, 10VA, Cl.0,5
750 5 10 0,5 TCSN103 750/5A, 10VA, Cl.0,5
800 5 10 0,5 TCSN103 800/5A,10VA, Cl.0,5
1000 5 10 0,5 TCSN103 1k0/5A, 10VA, Cl.0,5
1200 5 15 0,5 TCSN103 1k2/5A, 15VA, Cl.0,5
1250 5 20 0,5 TCSN103 1k25/5A, 20VA, Cl.0,5
1500 5 20 0,5 TCSN103 1k5/5A, 20VA, Cl.0,5
1600 5 20 0,5 TCSN103 1k6/5A, 20VA, Cl.0,5
2000 5 30 0,5 TCSN103 2k0/5A, 30VA, Cl.0,5
2500 5 40 0,5 TCSN103 2k5/5A, 40VA, Cl.0,5
3000 5 40 0,5 TCSN103 3k0/5A, 40VA, Cl.0,5
3200 5 40 0,5 TCSN103 3k2/5A, 40VA, Cl.0,5
4000 5 40 0,5 TCSN103 4k0/5A, 40VA, Cl.0,5
500 5 15 1 TCSN103 500/5A, 15VA, Cl.1
600 5 15 1 TCSN103 600/5A, 15VA, Cl.1
750 5 20 1 TCSN103 750/5A, 20VA, Cl.1
800 5 20 1 TCSN103 800/5A, 20VA, Cl.1
1000 5 25 1 TCSN103 1000/5A, 25VA, Cl.1
1200 5 30 1 TCSN103 1k2/5A, 30VA, Cl.1
1250 5 30 1 TCSN103 1k25/5A, 30VA, Cl.1
1500 5 40 1 TCSN103 1k5/5A, 40VA, Cl.1
1600 5 40 1 TCSN103 1k6/5A, 40VA, Cl.1
2000 5 50 1 TCSN103 2k0/5A, 50VA, Cl.1
2500 5 60 1 TCSN103 2k5/5A, 60VA, Cl.1
3000 5 60 1 TCSN103 3k0/5A, 60VA, Cl.1
3200 5 60 1 TCSN103 3k2/5A, 60VA, Cl.1
4000 5 60 1 TCSN103 4k0/5A, 60VA, Cl.1
500 5 20 3 TCSN103 500/5A, 20VA, Cl.3
600 5 20 3 TCSN103 600/5A, 20VA, Cl.3
750 5 25 3 TCSN103 750/5A, 25VA, Cl.3
800 5 25 3 TCSN103 800/5A, 25VA, Cl.3
1000 5 30 3 TCSN103 1k0/5A, 30VA, Cl.3
1200 5 40 3 TCSN103 1k2/5A, 40VA, Cl.3
1250 5 40 3 TCSN103 1k25/5A, 40VA, Cl.3
1500 5 50 3 TCSN103 1k5/5A, 50VA, Cl.3
1600 5 50 3 TCSN103 1k6/5A, 50VA, Cl.3
2000 5 65 3 TCSN103 2k0/5A, 65VA, Cl.3
2500 5 80 3 TCSN103 2k5/5A, 80VA, Cl.3
3000 5 80 3 TCSN103 3k0/5A, 80VA, Cl.3
3200 5 80 3 TCSN103 3k2/5A, 80VA, Cl.3
4000 5 80 3 TCSN103 4k0/5A, 80VA, Cl.3
500 1 10 0,5 TCSN103-1 500/1A, 10VA, Cl.0,5
600 1 10 0,5 TCSN103-1 600/1A, 10VA, Cl.0,5
750 1 10 0,5 TCSN103-1 750/1A, 10VA, Cl.0,5
800 1 10 0,5 TCSN103-1 800/1A,10VA, Cl.0,5
1000 1 10 0,5 TCSN103-1 1k0/1A, 10VA, Cl.0,5
1200 1 15 0,5 TCSN103-1 1k2/1A, 15VA, Cl.0,5
1250 1 20 0,5 TCSN103-1 1k25/1A, 20VA, Cl.0,5
1500 1 20 0,5 TCSN103-1 1k5/1A, 20VA, Cl.0,5
1600 1 20 0,5 TCSN103-1 1k6/1A, 20VA, Cl.0,5
2000 1 30 0,5 TCSN103-1 2k0/1A, 30VA, Cl.0,5
2500 1 40 0,5 TCSN103-1 2k5/1A, 40VA, Cl.0,5
3000 1 40 0,5 TCSN103-1 3k0/1A, 40VA, Cl.0,5
3200 1 40 0,5 TCSN103-1 3k2/1A, 40VA, Cl.0,5
4000 1 40 0,5 TCSN103-1 4k0/1A, 40VA, Cl.0,5
500 1 15 1 TCSN103-1 500/1A, 15VA, Cl.1
600 1 15 1 TCSN103-1 600/1A, 15VA, Cl.1
750 1 20 1 TCSN103-1 750/1A, 20VA, Cl.1
800 1 20 1 TCSN103-1 800/1A, 20VA, Cl.1
1000 1 25 1 TCSN103-1 1000/1A, 25VA, Cl.1
1200 1 30 1 TCSN103-1 1k2/1A, 30VA, Cl.1
1250 1 30 1 TCSN103-1 1k25/1A, 30VA, Cl.1
1500 1 40 1 TCSN103-1 1k5/1A, 40VA, Cl.1
1600 1 40 1 TCSN103-1 1k6/1A, 40VA, Cl.1
2000 1 50 1 TCSN103-1 2k0/1A, 50VA, Cl.1
2500 1 60 1 TCSN103-1 2k5/1A, 60VA, Cl.1
3000 1 60 1 TCSN103-1 3k0/1A, 60VA, Cl.1
3200 1 60 1 TCSN103-1 3k2/1A, 60VA, Cl.1
4000 1 60 1 TCSN103-1 4k0/1A, 60VA, Cl.1
500 1 20 3 TCSN103-1 500/1A, 20VA, Cl.3
600 1 20 3 TCSN103-1 600/1A, 20VA, Cl.3
750 1 25 3 TCSN103-1 750/1A, 25VA, Cl.3
800 1 25 3 TCSN103-1 800/1A, 25VA, Cl.3
1000 1 30 3 TCSN103-1 1k0/1A, 30VA, Cl.3
1200 1 40 3 TCSN103-1 1k2/1A, 40VA, Cl.3
1250 1 40 3 TCSN103-1 1k25/1A, 40VA, Cl.3
1500 1 50 3 TCSN103-1 1k5/1A, 50VA, Cl.3
1600 1 50 3 TCSN103-1 1k6/1A, 50VA, Cl.3
2000 1 65 3 TCSN103-1 2k0/1A, 65VA, Cl.3
2500 1 80 3 TCSN103-1 2k5/1A, 80VA, Cl.3
3000 1 80 3 TCSN103-1 3k0/1A, 80VA, Cl.3
3200 1 80 3 TCSN103-1 3k2/1A, 80VA, Cl.3
4000 1 80 3 TCSN103-1 4k0/1A, 80VA, Cl.3
