Áramváltó kábelre és áramsínre, Revalco TCSN10V2E

Áramváltó 500A... 3000 A áramok mérésére, 5 A, vagy 1 A szekunder árammal, Cl.: 0.5, 1 és 3

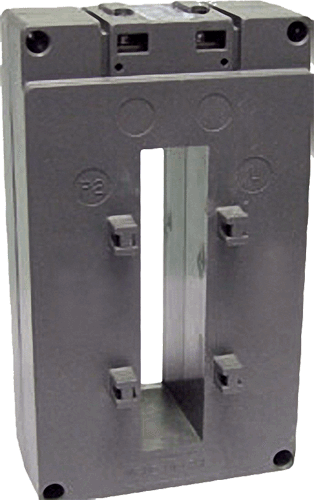

Revalco kábelre és áramsínre húzható áramváltó, TCSN10V2E

AC áramváltó, TCSN10V2E

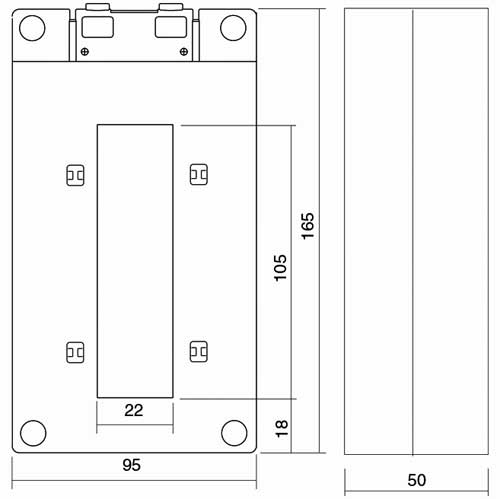

  • Áramsín: 20x100 mm-es függőleges
  • Kivezetések az áramváltó tetején
  • Folyamatos túlterhelés: 1,2 x In
  • Működési feszültség, Um: max. 0.72 kV
  • Termikus rövidrezárási áram (Ith): 40*Ipn, 1 s
  • Dinamikus rövidrezárási áram (Idin): 2.5*Ith, 1 s
  • Szigetelési feszültség: 3 kV,eff, 50 Hz, 1 perc
  • Működési frekvencia: 50/60 Hz
  • Szigetelési osztály: E (IEC 185)
  • Működési hőmérséklet: -20... 40°C,

Áramváltó műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) Cl Megnevezés
500 5 6 0,5 TCSN10V2 500/5A, VA, Cl.0,5
600 5 6 0,5 TCSN10V2 600/5A, VA, Cl.0,5
750 5 8 0,5 TCSN10V2 750/5A, VA, Cl.0,5
800 5 8 0,5 TCSN10V2800/5A, VA, Cl.0,5
1000 5 10 0,5 TCSN10V2 1k0/5A, VA, Cl.0,5
1200 5 10 0,5 TCSN10V2 1k2/5A, VA, Cl.0,5
1250 5 10 0,5 TCSN10V2 1k25/5A, VA, Cl.0,5
1500 5 10 0,5 TCSN10V2 1k5/5A, VA, Cl.0,5
1600 5 10 0,5 TCSN10V2 1k6/5A, VA, Cl.0,5
2000 5 15 0,5 TCSN10V2 2k0/5A, VA, Cl.0,5
2500 5 20 0,5 TCSN10V2 2k5/5A, VA, Cl.0,5
3000 5 20 0,5 TCSN10V2 3k0/5A, VA, Cl.0,5
500 5 8 1 TCSN10V2 500/5A, VA, Cl.1
600 5 10 1 TCSN10V2 600/5A, VA, Cl.1
750 5 12 1 TCSN10V2 750/5A, VA, Cl.1
800 5 12 1 TCSN10V2800/5A, VA, Cl.1
1000 5 15 1 TCSN10V2 1k0/5A, VA, Cl.1
1200 5 20 1 TCSN10V2 1k2/5A, VA, Cl.1
1250 5 20 1 TCSN10V2 1k25/5A, VA, Cl.1
1500 5 20 1 TCSN10V2 1k5/5A, VA, Cl.1
1600 5 20 1 TCSN10V2 1k6/5A, VA, Cl.1
2000 5 30 1 TCSN10V2 2k0/5A, VA, Cl.1
2500 5 40 1 TCSN10V2 2k5/5A, VA, Cl.1
3000 5 40 1 TCSN10V2 3k0/5A, VA, Cl.1
500 5 10 3 TCSN10V2 500/5A, VA, Cl.3
600 5 12 3 TCSN10V2 600/5A, VA, Cl.3
750 5 15 3 TCSN10V2 750/5A, VA, Cl.3
800 5 15 3 TCSN10V2800/5A, VA, Cl.3
1000 5 20 3 TCSN10V2 1k0/5A, VA, Cl.3
1200 5 25 3 TCSN10V2 1k2/5A, VA, Cl.3
1250 5 25 3 TCSN10V2 1k25/5A, VA, Cl.3
1500 5 25 3 TCSN10V2 1k5/5A, VA, Cl.3
1600 5 25 3 TCSN10V2 1k6/5A, VA, Cl.3
2000 5 40 3 TCSN10V2 2k0/5A, VA, Cl.3
2500 5 50 3 TCSN10V2 2k5/5A, VA, Cl.3
3000 5 50 3 TCSN10V2 3k0/5A, VA, Cl.3
500 1 6 0,5 TCSN10V2-1 500/1A, VA, Cl.0,5
600 1 6 0,5 TCSN10V2-1 600/1A, VA, Cl.0,5
750 1 8 0,5 TCSN10V2-1 750/1A, VA, Cl.0,5
800 1 8 0,5 TCSN10V2-1800/1A, VA, Cl.0,5
1000 1 10 0,5 TCSN10V2-1 1k0/1A, VA, Cl.0,5
1200 1 10 0,5 TCSN10V2-1 1k2/1A, VA, Cl.0,5
1250 1 10 0,5 TCSN10V2-1 1k25/1A, VA, Cl.0,5
1500 1 10 0,5 TCSN10V2-1 1k5/1A, VA, Cl.0,5
1600 1 10 0,5 TCSN10V2-1 1k6/1A, VA, Cl.0,5
2000 1 15 0,5 TCSN10V2-1 2k0/1A, VA, Cl.0,5
2500 1 20 0,5 TCSN10V2-1 2k5/1A, VA, Cl.0,5
3000 1 20 0,5 TCSN10V2-1 3k0/1A, VA, Cl.0,5
500 1 8 1 TCSN10V2-1 500/1A, VA, Cl.1
600 1 10 1 TCSN10V2-1 600/1A, VA, Cl.1
750 1 12 1 TCSN10V2-1 750/1A, VA, Cl.1
800 1 12 1 TCSN10V2-1800/1A, VA, Cl.1
1000 1 15 1 TCSN10V2-1 1k0/1A, VA, Cl.1
1200 1 20 1 TCSN10V2-1 1k2/1A, VA, Cl.1
1250 1 20 1 TCSN10V2-1 1k25/1A, VA, Cl.1
1500 1 20 1 TCSN10V2-1 1k5/1A, VA, Cl.1
1600 1 20 1 TCSN10V2-1 1k6/1A, VA, Cl.1
2000 1 30 1 TCSN10V2-1 2k0/1A, VA, Cl.1
2500 1 40 1 TCSN10V2-1 2k5/1A, VA, Cl.1
3000 1 40 1 TCSN10V2-1 3k0/1A, VA, Cl.1
500 1 10 3 TCSN10V2-1 500/1A, VA, Cl.3
600 1 12 3 TCSN10V2-1 600/1A, VA, Cl.3
750 1 15 3 TCSN10V2-1 750/1A, VA, Cl.3
800 1 15 3 TCSN10V2-1800/1A, VA, Cl.3
1000 1 20 3 TCSN10V2-1 1k0/1A, VA, Cl.3
1200 1 25 3 TCSN10V2-1 1k2/1A, VA, Cl.3
1250 1 25 3 TCSN10V2-1 1k25/1A, VA, Cl.3
1500 1 25 3 TCSN10V2-1 1k5/1A, VA, Cl.3
1600 1 25 3 TCSN10V2-1 1k6/1A, VA, Cl.3
2000 1 40 3 TCSN10V2-1 2k0/1A, VA, Cl.3
2500 1 50 3 TCSN10V2-1 2k5/1A, VA, Cl.3
3000 1 50 3 TCSN10V2-1 3k0/1A, VA, Cl.3
