3-fázisú áramváltó, Revalco TCSN20T

Áramváltó, táblázat szerinti 60... 250 A áramok mérésére, 5 A, vagy 1 A szekunder árammal, 1 és 3 pontossági osztállyal

3-fázisú Revalco áramváltó, TCSN20T

AC háromfázisú áramváltó, TCSN20T

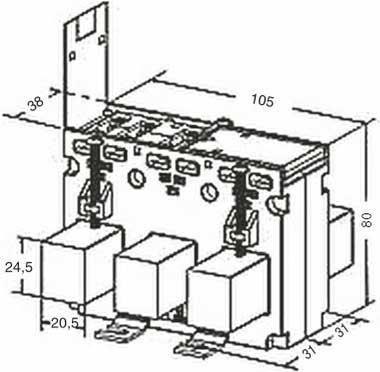

  • Kábelátmérő: 3x max. ∅20mm
  • Kivezetések: s1 - s2 (k - l), szekunder kezdet-vég
  • Folyamatos túlterhelés: 1,2 x In
  • Működési feszültség, Um: max. 0.72 kV
  • Normál termikus rövidrezárási áram (Ith): 40*Ipn, 1 s
  • Normál dinamikus rövidrezárási áram (Idin): 2.5*Ith, 1 s
  • Szigetelési feszültség: 3 kV, Ueff, 50 Hz, 1 perc
  • Névleges működési frekvencia: 50/60 Hz
  • Szigetelési osztály: E (IEC 185)
  • Működési hőmérséklet: -20... 40°C
  • Mechanikai védelem: IP30
Adatlap

Műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) CL Típus
100 5 1,5 1 TCSN20T 100/5A 1,5VA cl: 1
120 5 1,5 1 TCSN20T 120/5A 1,5VA cl: 1
125 5 1,5 1 TCSN20T 125/5A 1,5VA cl: 1
150 5 1,5 1 TCSN20T 150/5A 1,5VA cl: 1
200 5 1,5 1 TCSN20T 200/5A 1,5VA cl: 1
250 5 1,5 1 TCSN20T 250/5A 1,5VA cl: 1
60 5 2 3 TCSN20T 60/5A 2VA cl: 3
75 5 2 3 TCSN20T 75/5A 2VA cl: 3
80 5 2 3 TCSN20T 80/5A 2VA cl: 3
100 5 2,5 3 TCSN20T 100/5A 2,5VA cl: 3
120 5 2,5 3 TCSN20T 120/5A 2,5VA cl: 3
125 5 2,5 3 TCSN20T 125/5A 2,5VA cl: 3
150 5 2,5 3 TCSN20T 150/5A 2,5VA cl: 3
200 5 2,5 3 TCSN20T 200/5A 2,5VA cl: 3
250 5 2,5 3 TCSN20T 250/5A 2,5VA cl: 3
100 1 1,5 1 TCSN20T 1 100/1A 1,5VA cl: 1
120 1 1,5 1 TCSN20T 1 120/1A 1,5VA cl: 1
125 1 1,5 1 TCSN20T 1 125/1A 1,5VA cl: 1
150 1 1,5 1 TCSN20T 1 150/1A 1,5VA cl: 1
200 1 1,5 1 TCSN20T 1 200/1A 1,5VA cl: 1
250 1 1,5 1 TCSN20T 1 250/1A 1,5VA cl: 1
60 1 2 3 TCSN20T 1 60/1A 2VA cl: 3
75 1 2 3 TCSN20T 1 75/1A 2VA cl: 3
80 1 2 3 TCSN20T 1 80/1A 2VA cl: 3
100 1 2,5 3 TCSN20T 1 100/1A 2,5VA cl: 3
120 1 2,5 3 TCSN20T 1 120/1A 2,5VA cl: 3
125 1 2,5 3 TCSN20T 1 125/1A 2,5VA cl: 3
150 1 2,5 3 TCSN20T 1 150/1A 2,5VA cl: 3
200 1 2,5 3 TCSN20T 1 200/1A 2,5VA cl: 3
250 1 2,5 3 TCSN20T 1 250/1A 2,5VA cl: 3
