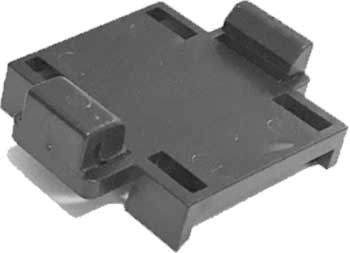

Kábelre húzható áramváltó, Revalco TCSN22DE
Áramváltó 40... 300 A áramok mérésére, 5 A, vagy 1 Aszakunder árammal, Cl.: 0.5, 1, 3
AC áramváltó TCSN22DE

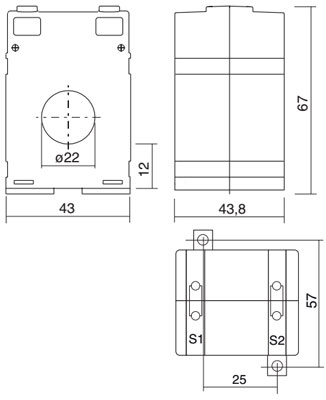

- Kábel: max Ø21 mm
- Kivezetések: s1 - s2 (k - l), szekunder kezdet-vég
- Folyamatos túlterhelés: 1,2 x In
- Működési feszültség, Um: max. 0.72 kV
- Normál termikus rövidrezárási áram (Ith): 40*Ipn, 1 s
- Normál dinamikus rövidrezárási áram (Idin): 2.5*Ith, 1 s
- Szigetelési feszültség: 3 kV, Ueff, 50 Hz, 1 perc
- Névleges működési frekvencia: 50/60 Hz
- Szigetelési osztály: E (IEC 185)
- Működési hőmérséklet: -20... 40°C
Műszaki adatok - rendelési kódok
| Ip (A) | Is (A) | P (VA) | CL | Típus |
|---|---|---|---|---|
| 150 | 5 | 2,5 | 0.5 | TCSN22DE 150/5A 2.5VA cl: 0.5 |
| 200 | 5 | 4 | 0.5 | TCSN22DE 200/5A 4VA cl: 0.5 |
| 250 | 5 | 5 | 0.5 | TCSN22DE 250/5A 5VA cl: 0.5 |
| 300 | 5 | 5 | 0.5 | TCSN22DE 300/5A 5VA cl: 0.5 |
| 50 | 5 | 1 | 1 | TCSN22DE 50/5A 1VA cl: 1 |
| 60 | 5 | 1 | 1 | TCSN22DE 60/5A 1VA cl: 1 |
| 75 | 5 | 1 | 1 | TCSN22DE 75/5A 1VA cl: 1 |
| 80 | 5 | 1,5 | 1 | TCSN22DE 80/5A 1.5VA cl: 1 |
| 100 | 5 | 2 | 1 | TCSN22DE100/5A 2VA cl: 1 |
| 120 | 5 | 2 | 1 | TCSN22DE 120/5A 2VA cl: 1 |
| 125 | 5 | 3 | 1 | TCSN22DE125/5A 3VA cl: 1 |
| 150 | 5 | 3 | 1 | TCSN22DE 150/5A 3VA cl: 1 |
| 200 | 5 | 5 | 1 | TCSN22DE 200/5A 5VA cl: 1 |
| 250 | 5 | 6 | 1 | TCSN22DE 250/5A 6VA cl: 1 |
| 300 | 5 | 6 | 1 | TCSN22DE 300/5A 6VA cl: 1 |
| 40 | 5 | 1,2 | 3 | TCSN22DE 40/5A 1.2VA cl: 3 |
| 50 | 5 | 1,2 | 3 | TCSN22DE 50/5A 1.2VA cl: 3 |
| 60 | 5 | 1,2 | 3 | TCSN22DE 60/5A 1.2VA cl: 3 |
| 75 | 5 | 1,2 | 3 | TCSN22DE 75/5A 1.2VA cl: 3 |
| 80 | 5 | 2 | 3 | TCSN22DE 80/5A 2VA cl: 3 |
| 100 | 5 | 2,5 | 3 | TCSN22DE100/5A 2.5VA cl: 3 |
| 120 | 5 | 2,5 | 3 | TCSN22DE 120/5A 2.5VA cl: 3 |
| 125 | 5 | 4 | 3 | TCSN22DE125/5A 4VA cl: 3 |
| 150 | 5 | 4 | 3 | TCSN22DE 150/5A 4VA cl: 3 |
| 200 | 5 | 6 | 3 | TCSN22DE 200/5A 6VA cl: 3 |
| 250 | 5 | 7 | 3 | TCSN22DE 250/5A 7VA cl: 3 |
| 300 | 5 | 7 | 3 | TCSN22DE 300/5A 7VA cl: 3 |
| 150 | 1 | 2,5 | 0.5 | TCSN22D 1E 150/1A 2.5VA cl: 0.5 |
| 200 | 1 | 4 | 0.5 | TCSN22D 1E 200/1A 4VA cl: 0.5 |
| 250 | 1 | 5 | 0.5 | TCSN22D 1E 250/1A 5VA cl: 0.5 |
| 300 | 1 | 5 | 0.5 | TCSN22D 1E 300/1A 5VA cl: 0.5 |
| 50 | 1 | 1 | 1 | TCSN22D 1E 50/1A 1VA cl: 1 |
| 60 | 1 | 1 | 1 | TCSN22D 1E 60/1A 1VA cl: 1 |
| 75 | 1 | 1 | 1 | TCSN22D 1E 75/1A 1VA cl: 1 |
| 80 | 1 | 1,5 | 1 | TCSN22D 1E 80/1A 1.5VA cl: 1 |
| 100 | 1 | 2 | 1 | TCSN22D 1E 100/1A 2VA cl: 1 |
| 120 | 1 | 2 | 1 | TCSN22D 1E 120/1A 2VA cl: 1 |
| 125 | 1 | 3 | 1 | TCSN22D 1E 125/1A 3VA cl: 1 |
| 150 | 1 | 3 | 1 | TCSN22D 1E 150/1A 3VA cl: 1 |
| 200 | 1 | 5 | 1 | TCSN22D 1E 200/1A 5VA cl: 1 |
| 250 | 1 | 6 | 1 | TCSN22D 1E 250/1A 6VA cl: 1 |
| 300 | 1 | 6 | 1 | TCSN22D 1E 300/1A 6VA cl: 1 |
| 40 | 1 | 1,2 | 3 | TCSN22D 1E 40/1A 1.2VA cl: 3 |
| 50 | 1 | 1,2 | 3 | TCSN22D 1E 50/1A 1.2VA cl: 3 |
| 60 | 1 | 1,2 | 3 | TCSN22D 1E 60/1A 1.2VA cl: 3 |
| 75 | 1 | 1,2 | 3 | TCSN22D 1E 75/1A 1.2VA cl: 3 |
| 80 | 1 | 2 | 3 | TCSN22D 1E 80/1A 2VA cl: 3 |
| 100 | 1 | 2,5 | 3 | TCSN22D 1E 100/1A 2.5VA cl: 3 |
| 120 | 1 | 2,5 | 3 | TCSN22D 1E 120/1A 2.5VA cl: 3 |
| 125 | 1 | 4 | 3 | TCSN22D 1E 125/1A 4VA cl: 3 |
| 150 | 1 | 4 | 3 | TCSN22D 1E 150/1A 4VA cl: 3 |
| 200 | 1 | 6 | 3 | TCSN22D 1E 200/1A 6VA cl: 3 |
| 250 | 1 | 7 | 3 | TCSN22D 1E 250/1A 7VA cl: 3 |
| 300 | 1 | 7 | 3 | TCSN22D 1E 300/1A 7VA cl: 3 |
