3-fázisú áramváltó, Revalco TCSN30T

Háromfázisú áramváltó 100... 600 A áramok mérésére, 5 A, vagy 1 A szekunder árammal, Cl.: 0.5, 1 és 3

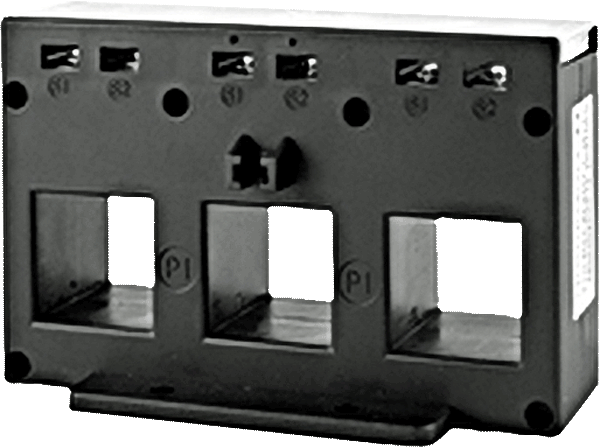

3-fázisú Revalco áramváltó, TCSN30T

AC háromfázisú áramváltó, TCSN30T

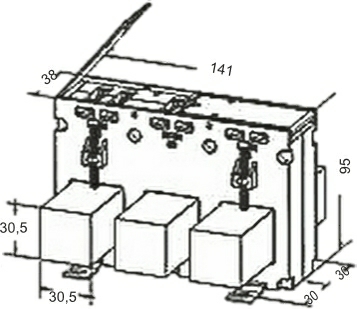

  • Áramsín: 3x30x30 mm
  • Kábelátmérő: 3x max. Ř30mm
  • Kivezetések az áramváltó tetején
  • Folyamatos túlterhelés: 1,2 x In
  • Működési feszültség, Um: max. 0.72 kV
  • Normál termikus rövidrezárási áram (Ith): 40*Ipn, 1 s
  • Normál dinamikus rövidrezárási áram (Idin): 2.5*Ith, 1 s
  • Szigetelési feszültség: 3 kV, Ueff, 50 Hz, 1 perc
  • Névleges működési frekvencia: 50/60 Hz
  • Szigetelési osztály: E (IEC 185)
  • Működési hőmérséklet: -20... 40°C
  • Mechanikai védelem: IP30
Adatlap

Műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) CL Típus
250 5 1 0.5 TCSN30T 250/5A 1VA cl: 0.5
300 5 2 0.5 TCSN30T 300/5A 2VA cl: 0.5
400 5 2 0.5 TCSN30T 400/5A 2VA cl: 0.5
500 5 2 0.5 TCSN30T 500/5A 2VA cl: 0.5
600 5 2 0.5 TCSN30T 600/5A 2VA cl: 0.5
150 5 2 1 TCSN30T 150/5A 2VA cl: 1
200 5 2 1 TCSN30T 200/5A 2VA cl: 1
250 5 2,5 1 TCSN30T 250/5A 2.5VA cl: 1
300 5 3,5 1 TCSN30T 300/5A 3.5VA cl: 1
400 5 3,5 1 TCSN30T 400/5A 3.5VA cl: 1
500 5 3,5 1 TCSN30T 500/5A 3.5VA cl: 1
600 5 3,5 1 TCSN30T 600/5A 3.5VA cl: 1
100 5 2,5 3 TCSN30T 100/5A 2.5VA cl: 3
120 5 2,5 3 TCSN30T 120/5A 2.5VA cl: 3
125 5 2,5 3 TCSN30T125/5A 2.5VA cl: 3
150 5 4 3 TCSN30T 150/5A 4VA cl: 3
200 5 4 3 TCSN30T 200/5A 4VA cl: 3
250 5 4 3 TCSN30T 250/5A 4VA cl: 3
300 5 5 3 TCSN30T 300/5A 5VA cl: 3
400 5 5 3 TCSN30T 400/5A 5VA cl: 3
500 5 5 3 TCSN30T 500/5A 5VA cl: 3
600 5 5 3 TCSN30T 600/5A 5VA cl: 3
250 1 1 0.5 TCSN30T 1 250/1A1VA cl: 0.5
300 1 2 0.5 TCSN30T 1 300/1A2VA cl: 0.5
400 1 2 0.5 TCSN30T 1 400/1A2VA cl: 0.5
500 1 2 0.5 TCSN30T 1 500/1A2VA cl: 0.5
600 1 2 0.5 TCSN30T 1 600/1A2VA cl: 0.5
150 1 2 1 TCSN30T 1 150/1A2VA cl: 1
200 1 2 1 TCSN30T 1 200/1A2VA cl: 1
250 1 2,5 1 TCSN30T 1 250/1A2.5VA cl: 1
300 1 3,5 1 TCSN30T 1 300/1A3.5VA cl: 1
400 1 3,5 1 TCSN30T 1 400/1A3.5VA cl: 1
500 1 3,5 1 TCSN30T 1 500/1A3.5VA cl: 1
600 1 3,5 1 TCSN30T 1 600/1A3.5VA cl: 1
100 1 2,5 3 TCSN30T 1 100/1A2.5VA cl: 3
120 1 2,5 3 TCSN30T 1 120/1A2.5VA cl: 3
125 1 2,5 3 TCSN30T 1 125/1A2.5VA cl: 3
150 1 4 3 TCSN30T 1 150/1A4VA cl: 3
200 1 4 3 TCSN30T 1 200/1A4VA cl: 3
250 1 4 3 TCSN30T 1 250/1A4VA cl: 3
300 1 5 3 TCSN30T 1 300/1A5VA cl: 3
400 1 5 3 TCSN30T 1 400/1A5VA cl: 3
500 1 5 3 TCSN30T 1 500/1A5VA cl: 3
600 1 5 3 TCSN30T 1 600/1A5VA cl: 3
