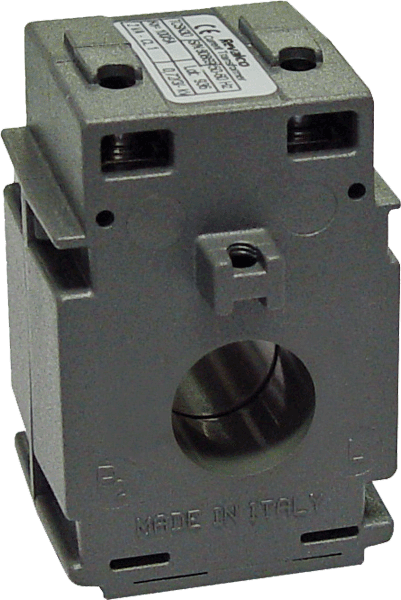

Kábelre húzható áramváltó, Revalco TCSN320D

AC áramváltó, TCSN320D

Kábelátmérő: max. 20 mm

Kivezetések az áramváltó tetején

Folyamatos túlterhelés: 1,2 x In

Működési feszültség, Um: max. 0.72 kV

Termikus rövidrezárási áram (Ith): 40*Ipn, 1 s

Dinamikus rövidrezárási áram (Idin): 2.5*Ith, 1 s

Szigetelési feszültség: 3 kVeff, 50Hz, 1 p

Működési frekvencia: 50/60 Hz

Szigetelési osztály: E (IEC 185)

Működési hőmérséklet: -20... 40°C

Ip (A)	Is (A)	P (VA)	Cl	Megnevezés
150	5	3	0,5	TCSN320D 150/5A, VA, Cl.0.5
50	5	1,5	1	TCSN320D 50/5A, VA, Cl.1
60	5	1,5	1	TCSN320D 60/5A, VA, Cl.1
75	5	1,5	1	TCSN320D 75/5A, VA, Cl.1
80	5	2	1	TCSN320D 80/5A, VA, Cl.1
100	5	3	1	TCSN320D 100/5A, VA, Cl.1
120	5	3	1	TCSN320D 120/5A, VA, Cl.1
125	5	3	1	TCSN320D 125/5A, VA, Cl.1
150	5	5	1	TCSN320D 150/5A, VA, Cl.1
40	5	2	3	TCSN320D 40/5A, VA, Cl.3
50	5	2	3	TCSN320D 50/5A, VA, Cl.3
60	5	2	3	TCSN320D 60/5A, VA, Cl.3
75	5	2	3	TCSN320D 75/5A, VA, Cl.3
80	5	3	3	TCSN320D 80/5A, VA, Cl.3
100	5	4	3	TCSN320D 100/5A, VA, Cl.3
120	5	4	3	TCSN320D 120/5A, VA, Cl.3
125	5	4	3	TCSN320D 125/5A, VA, Cl.3
150	5	6	3	TCSN320D 150/5A, VA, Cl.3
150	1	3	0,5	TCSN320D-1 150/1A, VA, Cl.0.5
50	1	1,5	1	TCSN320D-1 50/1A, VA, Cl.1
60	1	1,5	1	TCSN320D-1 60/1A, VA, Cl.1
75	1	1,5	1	TCSN320D-1 75/1A, VA, Cl.1
80	1	2	1	TCSN320D-1 80/1A, VA, Cl.1
100	1	3	1	TCSN320D-1 100/1A, VA, Cl.1
120	1	3	1	TCSN320D-1 120/1A, VA, Cl.1
125	1	3	1	TCSN320D-1 125/1A, VA, Cl.1
150	1	5	1	TCSN320D-1 150/1A, VA, Cl.1
40	1	2	3	TCSN320D-1 40/1A, VA, Cl.3
50	1	2	3	TCSN320D-1 50/1A, VA, Cl.3
60	1	2	3	TCSN320D-1 60/1A, VA, Cl.3
75	1	2	3	TCSN320D-1 75/1A, VA, Cl.3
80	1	3	3	TCSN320D-1 80/1A, VA, Cl.3
100	1	4	3	TCSN320D-1 100/1A, VA, Cl.3
120	1	4	3	TCSN320D-1 120/1A, VA, Cl.3
125	1	4	3	TCSN320D-1 125/1A, VA, Cl.3
150	1	6	3	TCSN320D-1 150/1A, VA, Cl.3

Kábelre húzható áramváltó , Revalco TCSN320D
