Áramváltó kábelre és áramsínre, Revalco TCSN432

Áramváltó 50A... 600 A áramok mérésére, 5 A, vagy 1 A szekunder árammal, Cl.: 0.5, 1 és 3

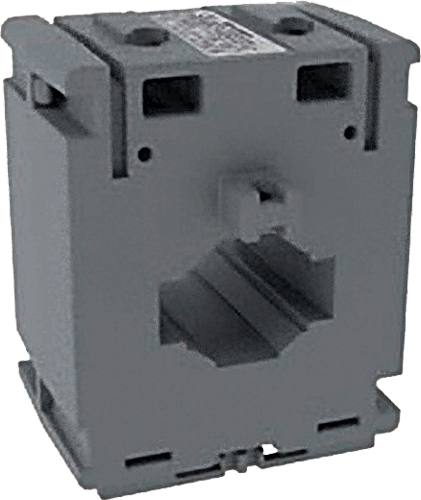

Revalco kábelre és áramsínre húzható áramváltó, TCSN432

AC áramváltó, TCSN432

  • Kábelátmérő: max. 21 mm
  • Áramsín, víszintes: 30x10 és 20x10 mm
  • Kivezetések az áramváltó tetején
  • Folyamatos túlterhelés: 1,2 x In
  • Működési feszültség, Um: max. 0.72 kV
  • Termikus rövidrezárási áram (Ith): 40*Ipn, 1 s
  • Dinamikus rövidrezárási áram (Idin): 2.5*Ith, 1 s
  • Szigetelési feszültség: 3 kV,eff, 50 Hz, 1 perc
  • Működési frekvencia: 50/60 Hz
  • Szigetelési osztály: E (IEC 185)
  • Működési hőmérséklet: -20... 40°C,

Áramváltó műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) Cl Megnevezés
125 5 2,5 0,5 TCSN432 125/5A, 2.5VA, Cl.0,5
150 5 3 0,5 TCSN432 150/5A, 3VA, Cl.0,5
200 5 3 0.5 TCSN432 200/5A, 3VA, Cl.0,5
250 5 5 0,5 TCSN432 250/5A, 5VA, Cl.0,5
300 5 5 0.5 TCSN432 300/5A, 5VA, Cl.0,5
400 5 6 0,5 TCSN432 400/5A, 6VA, Cl.0,5
500 5 6 0,5 TCSN432 500/5A, 6VA, Cl.0,5
600 5 6 0.5 TCSN432 600/5A, 6VA, Cl.0,5
100 5 2,5 1 TCSN432 100/5A, 2.5VA, Cl.1
120 5 2,5 1 TCSN432 120/5A, 2.5VA, Cl.1
125 5 4 1 TCSN432 125/5A, 4VA, Cl.1
150 5 4 1 TCSN432 150/5A, 4VA, Cl.1
200 5 4 1 TCSN432 200/5A, 4VA, Cl.1
250 5 6 1 TCSN432 250/5A, 6VA, Cl.1
300 5 7 1 TCSN432 300/5A, 7VA, Cl.1
400 5 8 1 TCSN432 400/5A, 8VA, Cl.1
500 5 8 1 TCSN432 500/5A, 8VA, Cl.1
600 5 8 1 TCSN432 600/5A, 8VA, Cl.1
50 5 2 3 TCSN432 50/5A, 2VA, Cl.3
60 5 2 3 TCSN432 60/5A, 2VA, Cl.3
75 5 3 3 TCSN432 75/5A, 3VA, Cl.3
80 5 3 3 TCSN432 80/5A, 3VA, Cl.3
100 5 4 3 TCSN432 100/5A, 4VA, Cl.3
120 5 4 3 TCSN432 120/5A, 4VA, Cl.3
125 5 5 3 TCSN432 125/5A, 5VA, Cl.3
150 5 5 3 TCSN432 150/5A, 5VA, Cl.3
200 5 5 3 TCSN432 200/5A, 5VA, Cl.3
250 5 7 3 TCSN432 250/5A, 7VA, Cl.3
300 5 8 3 TCSN432 300/5A, 8VA, Cl.3
400 5 9 3 TCSN432 400/5A, VA, Cl.3
500 5 9 3 TCSN432 500/5A, 9VA, Cl.3
600 5 10 3 TCSN432 600/5A, 10VA, Cl.3
125 1 2,5 0,5 TCSN432-1 125/1A, 2.5VA, Cl.0,5
150 1 3 0,5 TCSN432-1 150/1A, 3VA, Cl.0,5
200 1 3 0.5 TCSN432-1 200/1A, 3VA, Cl.0,5
250 1 5 0,5 TCSN432-1 250/1A, 5VA, Cl.0,5
300 1 5 0.5 TCSN432-1 300/1A, 5VA, Cl.0,5
400 1 6 0,5 TCSN432-1 400/1A, 6VA, Cl.0,5
500 1 6 0,5 TCSN432-1 500/1A, 6VA, Cl.0,5
600 1 6 0.5 TCSN432-1 600/1A, 6VA, Cl.0,5
100 1 2,5 1 TCSN432-1 100/1A, 2.5VA, Cl.1
120 1 2,5 1 TCSN432-1 120/1A, 2.5VA, Cl.1
125 1 4 1 TCSN432-1 125/1A, 4VA, Cl.1
150 1 4 1 TCSN432-1 150/1A, 4VA, Cl.1
200 1 4 1 TCSN432-1 200/1A, 4VA, Cl.1
250 1 6 1 TCSN432-1 250/1A, 6VA, Cl.1
300 1 7 1 TCSN432-1 300/1A, 7VA, Cl.1
400 1 8 1 TCSN432-1 400/1A, 8VA, Cl.1
500 1 8 1 TCSN432-1 500/1A, 8VA, Cl.1
600 1 8 1 TCSN432-1 600/1A, 8VA, Cl.1
50 1 2 3 TCSN432-1 50/1A, 2VA, Cl.3
60 1 2 3 TCSN432-1 60/1A, 2VA, Cl.3
75 1 3 3 TCSN432-1 75/1A, 3VA, Cl.3
80 1 3 3 TCSN432-1 80/1A, 3VA, Cl.3
100 1 4 3 TCSN432-1 100/1A, 4VA, Cl.3
120 1 4 3 TCSN432-1 120/1A, 4VA, Cl.3
125 1 5 3 TCSN432-1 125/1A, 5VA, Cl.3
150 1 5 3 TCSN432-1 150/1A, 5VA, Cl.3
200 1 5 3 TCSN432-1 200/1A, 5VA, Cl.3
250 1 7 3 TCSN432-1 250/1A, 7VA, Cl.3
300 1 8 3 TCSN432-1 300/1A, 8VA, Cl.3
400 1 9 3 TCSN432-1 400/1A, VA, Cl.3
500 1 9 3 TCSN432-1 500/1A, 9VA, Cl.3
600 1 10 3 TCSN432-1 600/1A, 10VA, Cl.3
