Áramváltó kábelre és áramsínre, Revalco TCSN4D3E

Áramváltó 50A... 600 A áramok mérésére, 5 A, vagy 1 A szekunder árammal, Cl.: 0.5, 1 és 3

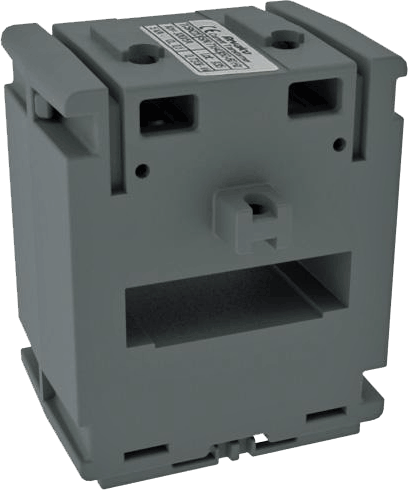

Revalco kábelre és áramsínre húzható áramváltó, TCSN4D3E

AC áramváltó, TCSN4D3E

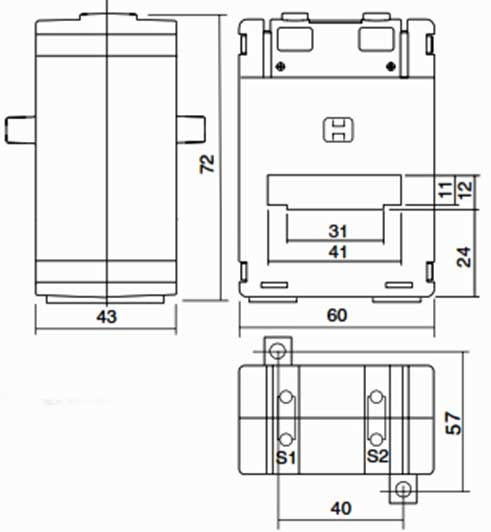

  • Áramsín, víszintes: 30x10 mm
  • Kivezetések az áramváltó tetején
  • Folyamatos túlterhelés: 1,2 x In
  • Működési feszültség, Um: max. 0.72 kV
  • Termikus rövidrezárási áram (Ith): 40*Ipn, 1 s
  • Dinamikus rövidrezárási áram (Idin): 2.5*Ith, 1 s
  • Szigetelési feszültség: 3 kV,eff, 50 Hz, 1 perc
  • Működési frekvencia: 50/60 Hz
  • Szigetelési osztály: E (IEC 185)
  • Működési hőmérséklet: -20... 40°C,

Áramváltó műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) Cl Megnevezés
150 5 2,5 0,5 TCSN4D3 150/5A, 2.5VA, Cl.0,5
200 5 4 0.5 TCSN4D3 200/5A, 4VA, Cl.0,5
250 5 8 0,5 TCSN4D3 250/5A, 8VA, Cl.0,5
300 5 8 0.5 TCSN4D3 300/5A, 8VA, Cl.0,5
400 5 10 0,5 TCSN4D3 400/5A, 10VA, Cl.0,5
500 5 10 0,5 TCSN4D3 500/5A, 10VA, Cl.0,5
600 5 10 0.5 TCSN4D3 600/5A, 10VA, Cl.0,5
50 5 1 1 TCSN4D3 50/5A, 1VA, Cl.1
60 5 1 1 TCSN4D3 60/5A, 1VA, Cl.1
75 5 2 1 TCSN4D3 75/5A, 2VA, Cl.1
80 5 2 1 TCSN4D3 80/5A, 2VA, Cl.1
100 5 3 1 TCSN4D3 100/5A, 3VA, Cl.1
120 5 3 1 TCSN4D3 120/5A, 3VA, Cl.1
125 5 3 1 TCSN4D3 125/5A, 3VA, Cl.1
150 5 4 1 TCSN4D3 150/5A, 4VA, Cl.1
200 5 7 1 TCSN4D3 200/5A, 7VA, Cl.1
250 5 10 1 TCSN4D3 250/5A, 10VA, Cl.1
300 5 10 1 TCSN4D3 300/5A, 10VA, Cl.1
400 5 12 1 TCSN4D3 400/5A, 12VA, Cl.1
500 5 12 1 TCSN4D3 500/5A, 12VA, Cl.1
600 5 12 1 TCSN4D3 600/5A, 12VA, Cl.1
40 5 1 3 TCSN4D3 40/5A, 1VA, Cl.3
50 5 2 3 TCSN4D3 50/5A, 2VA, Cl.3
60 5 2 3 TCSN4D3 60/5A, 2VA, Cl.3
75 5 3 3 TCSN4D3 75/5A, 3VA, Cl.3
80 5 3 3 TCSN4D3 80/5A, 3VA, Cl.3
100 5 4 3 TCSN4D3 100/5A, 4VA, Cl.3
120 5 5 3 TCSN4D3 120/5A, 5VA, Cl.3
125 5 5 3 TCSN4D3 125/5A, 5VA, Cl.3
150 5 7 3 TCSN4D3 150/5A, 7VA, Cl.3
200 5 9 3 TCSN4D3 200/5A, 9VA, Cl.3
250 5 12 3 TCSN4D3 250/5A, 12VA, Cl.3
300 5 12 3 TCSN4D3 300/5A, 12VA, Cl.3
400 5 14 3 TCSN4D3 400/5A, 14VA, Cl.3
500 5 14 3 TCSN4D3 500/5A, 14VA, Cl.3
600 5 14 3 TCSN4D3 600/5A, 14VA, Cl.3
150 1 2,5 0,5 TCSN4D3-1 150/1A, 2.5VA, Cl.0,5
200 1 4 0.5 TCSN4D3-1 200/1A, 4VA, Cl.0,5
250 1 8 0,5 TCSN4D3-1 250/1A, 8VA, Cl.0,5
300 1 8 0.5 TCSN4D3-1 300/1A, 8VA, Cl.0,5
400 1 10 0,5 TCSN4D3-1 400/1A, 10VA, Cl.0,5
500 1 10 0,5 TCSN4D3-1 500/1A, 10VA, Cl.0,5
600 1 10 0.5 TCSN4D3-1 600/1A, 10VA, Cl.0,5
50 1 1 1 TCSN4D3-1 50/1A, 1VA, Cl.1
60 1 1 1 TCSN4D3-1 60/1A, 1VA, Cl.1
75 1 2 1 TCSN4D3-1 75/1A, 2VA, Cl.1
80 1 2 1 TCSN4D3-1 80/1A, 2VA, Cl.1
100 1 3 1 TCSN4D3-1 100/1A, 3VA, Cl.1
120 1 3 1 TCSN4D3-1 120/1A, 3VA, Cl.1
125 1 3 1 TCSN4D3-1 125/1A, 3VA, Cl.1
150 1 4 1 TCSN4D3-1 150/1A, 4VA, Cl.1
200 1 7 1 TCSN4D3-1 200/1A, 7VA, Cl.1
250 1 10 1 TCSN4D3-1 250/1A, 10VA, Cl.1
300 1 10 1 TCSN4D3-1 300/1A, 10VA, Cl.1
400 1 12 1 TCSN4D3-1 400/1A, 12VA, Cl.1
500 1 12 1 TCSN4D3-1 500/1A, 12VA, Cl.1
600 1 12 1 TCSN4D3-1 600/1A, 12VA, Cl.1
40 1 1 3 TCSN4D3-1 40/1A, 1VA, Cl.3
50 1 2 3 TCSN4D3-1 50/1A, 2VA, Cl.3
60 1 2 3 TCSN4D3-1 60/1A, 2VA, Cl.3
75 1 3 3 TCSN4D3-1 75/1A, 3VA, Cl.3
80 1 3 3 TCSN4D3-1 80/1A, 3VA, Cl.3
100 1 4 3 TCSN4D3-1 100/1A, 4VA, Cl.3
120 1 5 3 TCSN4D3-1 120/1A, 5VA, Cl.3
125 1 5 3 TCSN4D3-1 125/1A, 5VA, Cl.3
150 1 7 3 TCSN4D3-1 150/1A, 7VA, Cl.3
200 1 9 3 TCSN4D3-1 200/1A, 9VA, Cl.3
250 1 12 3 TCSN4D3-1 250/1A, 12VA, Cl.3
300 1 12 3 TCSN4D3-1 300/1A, 12VA, Cl.3
400 1 14 3 TCSN4D3-1 400/1A, 14VA, Cl.3
500 1 14 3 TCSN4D3-1 500/1A, 14VA, Cl.3
600 1 14 3 TCSN4D3-1 600/1A, 14VA, Cl.3
