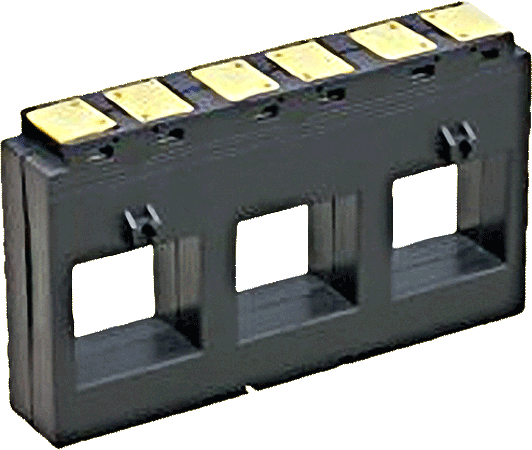

Kábelre és áramsínre húzható 3-fázisú áramváltó, Revalco TCSN50T

AC háromfázisú áramváltó, TCSN50T

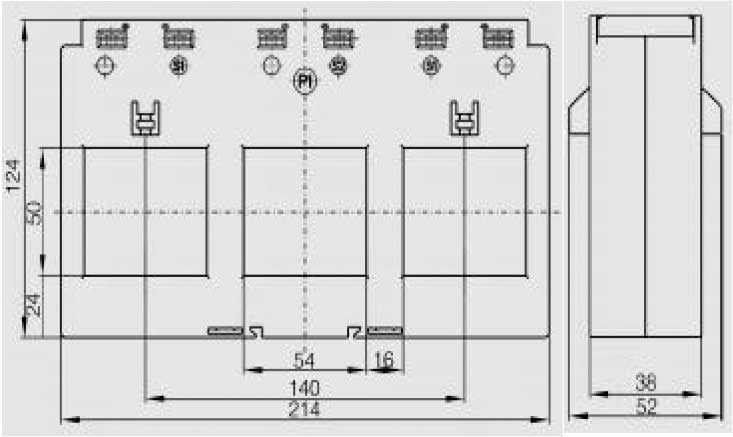

Áramsín: 3x50x54 mm

Kábelátmérő: 3x max.50mm

Kivezetések az áramváltó tetején

Folyamatos túlterhelés: 1,2 x In

Működési feszültség, Um: max. 0.72 kV

Normál termikus rövidrezárási áram (Ith): 40*Ipn, 1 s

Normál dinamikus rövidrezárási áram (Idin): 2.5*Ith, 1 s

Szigetelési feszültség: 3 kV, Ueff, 50 Hz, 1 perc

Névleges működési frekvencia: 50/60 Hz

Szigetelési osztály: E (IEC 185)

Működési hőmérséklet: -20... 40°C

Mechanikai védelem: IP30

Ip (A)	Is (A)	P (VA)	Cl.	Típus
600	5	5	0.5	TCSN50T 600/5A, 5VA, Cl.0,5
800	5	5	0.5	TCSN50T 800/5A, 5VA, Cl.0,5
1000	5	5	0.5	TCSN50T 1K0/5A, 5VA, Cl.0,5
1200	5	5	0.5	TCSN50T 1K2/5A, 5VA, Cl.0,5
1500	5	5	0.5	TCSN50T 1K5/5A, 5VA, Cl.0,5
1600	5	5	0.5	TCSN50T 1K6/5A, 5VA, Cl.0,5
600	5	10	1	TCSN50T 600/5A,10VA, Cl.1
800	5	10	1	TCSN50T 800/5A,10VA, Cl.1
1000	5	10	1	TCSN50T 1K0/5A,10VA, Cl.1
1200	5	10	1	TCSN50T 1K2/5A,10VA, Cl.1
1500	5	10	1	TCSN50T 1K5/5A,10VA, Cl.1
1600	5	10	1	TCSN50T 1K6/5A,10VA, Cl.1
600	5	20	3	TCSN50T 600/5A,20VA, Cl.3
800	5	20	3	TCSN50T 800/5A,20VA, Cl.3
1000	5	20	3	TCSN50T 1K0/5A,20VA, Cl.3
1200	5	20	3	TCSN50T 1K2/5A,20VA, Cl.3
1500	5	20	3	TCSN50T 1K5/5A,20VA, Cl.3
1600	5	20	3	TCSN50T 1K6/5A,20VA, Cl.3
600	1	5	0.5	TCSN50T1 600/1A, 5VA, Cl.0,5
800	1	5	0.5	TCSN50T1 800/1A, 5VA, Cl.0,5
1000	1	5	0.5	TCSN50T1 1K0/1A, 5VA, Cl.0,5
1200	1	5	0.5	TCSN50T1 1K2/1A, 5VA, Cl.0,5
1500	1	5	0.5	TCSN50T1 1K5/1A, 5VA, Cl.0,5
1600	1	5	0.5	TCSN50T1 1K6/1A, 5VA, Cl.0,5
600	1	10	1	TCSN50T1 600/1A,10VA, Cl.1
800	1	10	1	TCSN50T1 800/1A,10VA, Cl.1
1000	1	10	1	TCSN50T1 1K0/1A,10VA, Cl.1
1200	1	10	1	TCSN50T1 1K2/1A,10VA, Cl.1
1500	1	10	1	TCSN50T1 1K5/1A,10VA, Cl.1
1600	1	10	1	TCSN50T1 1K6/1A,10VA, Cl.1
600	1	20	3	TCSN50T1 600/1A,20VA, Cl.3
800	1	20	3	TCSN50T1 800/1A,20VA, Cl.3
1000	1	20	3	TCSN50T1 1K0/1A,20VA, Cl.3
1200	1	20	3	TCSN50T1 1K2/1A,20VA, Cl.3
1500	1	20	3	TCSN50T1 1K5/1A,20VA, Cl.3
1600	1	20	3	TCSN50T1 1K6/1A,20VA, Cl.3
