Áramváltó kábelre és áramsínre, Revalco TCSN535

Áramváltó 200... 600 A áramok mérésére, 5 A, vagy 1 A szekunder árammal, 0.5, 1 és 3 pontossági osztállyal

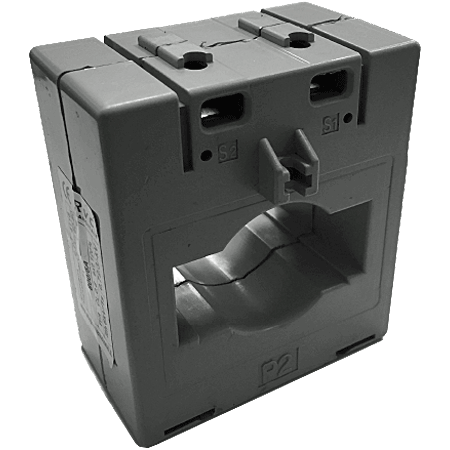

Revalco kábelre és áramsínre húzható áramváltó, TCSN535

AC áramváltó, TCSN535

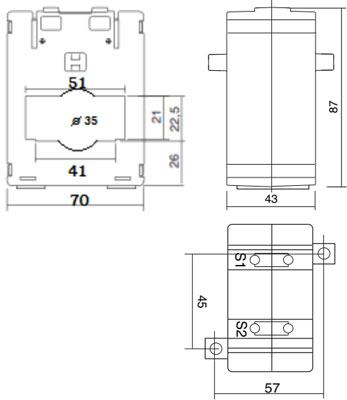

  • Áramsín, víszintes: 40x20, 50x20 mm
  • Kábelátmérő: max. ∅35 mm
  • Kivezetések az áramváltó tetején
  • Folyamatos túlterhelés: 1,2 x In
  • Működési feszültség, Um: max. 0.72 kV
  • Termikus rövidrezárási áram (Ith): 40*Ipn, 1 s
  • Dinamikus rövidrezárási áram (Idin): 2.5*Ith, 1 s
  • Szigetelési feszültség: 3 kVeff, 50Hz, 1 p
  • Működési frekvencia: 50/60 Hz
  • Szigetelési osztály: E (IEC 185)
  • Működési hőmérséklet: -20... 40°C
Adatlap

Műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) CL Típus
200 5 2 0.5 TCSN5 200/5A 2VA cl: 0.5
250 5 3 0.5 TCSN5 250/5A 3VA cl: 0.5
300 5 4 0.5 TCSN5 300/5A 4VA cl: 0.5
400 5 6 0.5 TCSN5 400/5A 6VA cl: 0.5
500 5 8 0.5 TCSN5 500/5A 8VA cl: 0.5
600 5 10 0.5 TCSN5 600/5A 10VA cl: 0.5
200 5 3 1 TCSN5 200/5A 3VA cl: 1
250 5 5 1 TCSN5 250/5A 5VA cl: 1
300 5 6 1 TCSN5 300/5A 6VA cl: 1
400 5 8 1 TCSN5 400/5A 8VA cl: 1
500 5 10 1 TCSN5 500/5A 10VA cl: 1
600 5 12 1 TCSN5 600/5A 12VA cl: 1
200 5 5 3 TCSN5 200/5A 5VA cl: 3
250 5 7 3 TCSN5 250/5A 7VA cl: 3
300 5 8 3 TCSN5 300/5A 8VA cl: 3
400 5 10 3 TCSN5 400/5A 10VA cl: 3
500 5 12 3 TCSN5 500/5A 12VA cl: 3
600 5 14 3 TCSN5 600/5A 14VA cl: 3
200 1 2 0.5 TCSN5 1 200/1A 2VA cl: 0.5
250 1 3 0.5 TCSN5 1 250/1A 3VA cl: 0.5
300 1 4 0.5 TCSN5 1 300/1A 4VA cl: 0.5
400 1 6 0.5 TCSN5 1 400/1A 6VA cl: 0.5
500 1 8 0.5 TCSN5 1 500/1A 8VA cl: 0.5
600 1 10 0.5 TCSN5 1 600/1A 10VA cl: 0.5
200 1 3 1 TCSN5 1 200/1A 3VA cl: 1
250 1 5 1 TCSN5 1 250/1A 5VA cl: 1
300 1 6 1 TCSN5 1 300/1A 6VA cl: 1
400 1 8 1 TCSN5 1 400/1A 8VA cl: 1
500 1 10 1 TCSN5 1 500/1A 10VA cl: 1
600 1 12 1 TCSN5 1 600/1A 12VA cl: 1
200 1 5 3 TCSN5 1 200/1A 5VA cl: 3
250 1 7 3 TCSN5 1 250/1A 7VA cl: 3
300 1 8 3 TCSN5 1 300/1A 8VA cl: 3
400 1 10 3 TCSN5 1 400/1A 10VA cl: 3
500 1 12 3 TCSN5 1 500/1A 12VA cl: 3
600 1 14 3 TCSN5 1 600/1A 14VA cl: 3
