Kábelre húzható áramváltó , Revalco TCSN622

Áramváltó 80... 300 A áramok mérésére, 5 A, vagy 1 A szekunder árammal, Cl.: 0.5, 1 és 3

Revalco kábelre és áramsínre húzható áramváltó, TCSN10E

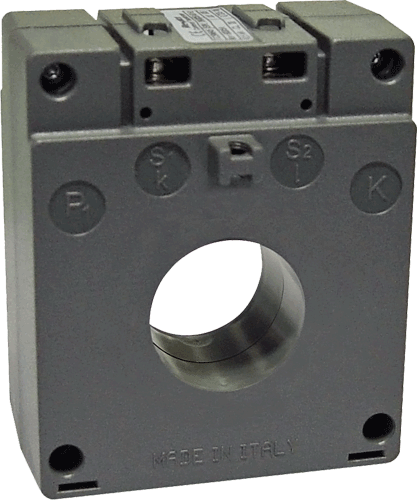

AC áramváltó, TCSN622

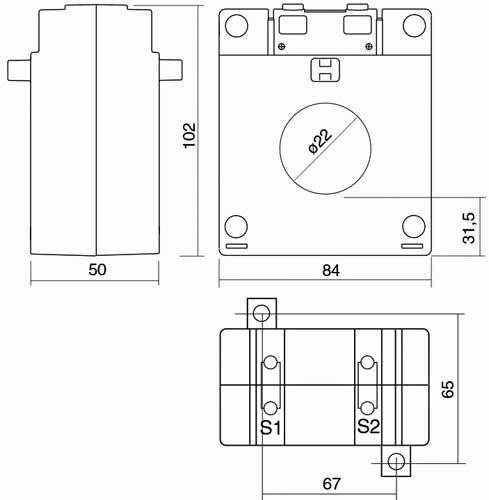

  • Kábelátmérő: max. 20 mm
  • Kivezetések az áramváltó tetején
  • Folyamatos túlterhelés: 1,2 x In
  • Működési feszültség, Um: max. 0.72 kV
  • Termikus rövidrezárási áram (Ith): 40*Ipn, 1 s
  • Dinamikus rövidrezárási áram (Idin): 2.5*Ith, 1 s
  • Szigetelési feszültség: 3 kVeff, 50Hz, 1 p
  • Működési frekvencia: 50/60 Hz
  • Szigetelési osztály: E (IEC 185)
  • Működési hőmérséklet: -20... 40°C

Műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) Megnevezés
100 5 2 TCSN622 100/5A, 2VA, Cl.0,5
120 5 5 TCSN622 120/5A, 5VA, Cl.0,5
125 5 5 TCSN622 125/5A, 5VA, Cl.0,5
150 5 6 TCSN622 150/5A, 6VA, Cl.0,5
200 5 10 TCSN622 200/5A, 10VA, Cl.0,5
250 5 15 TCSN622 250/5A, 15VA, Cl.0,5
300 5 20 TCSN622 300/5A, 20VA, Cl.0,5
80 5 3 TCSN622 80/5A, 3VA, Cl.1
100 5 4 TCSN622 100/5A, 4VA, Cl.1
120 5 8 TCSN622 120/5A, 8VA, Cl.1
125 5 8 TCSN622 125/5A, 8VA, Cl.1
150 5 10 TCSN622 150/5A, 10VA, Cl.1
200 5 15 TCSN622 200/5A, 15VA, Cl.1
250 5 20 TCSN622 250/5A, 20VA, Cl.1
300 5 30 TCSN622 300/5A, 30VA, Cl.1
80 5 10 TCSN622 80/5A, 10VA, Cl.3
100 5 10 TCSN622 100/5A, 10VA, Cl.3
120 5 15 TCSN622 120/5A, 15VA, Cl.3
125 5 15 TCSN622 125/5A, 15VA, Cl.3
150 5 20 TCSN622 150/5A, 20VA, Cl.3
200 5 22 TCSN622 200/5A, 22VA, Cl.3
250 5 28 TCSN622 250/5A, 28VA, Cl.3
300 5 35 TCSN622 300/5A, 35VA, Cl.3
100 1 2 TCSN622-1 100/1A, 2VA, Cl.0,5
120 1 5 TCSN622-1 120/1A, 5VA, Cl.0,5
125 1 5 TCSN622-1 125/1A, 5VA, Cl.0,5
150 1 6 TCSN622-1 150/1A, 6VA, Cl.0,5
200 1 10 TCSN622-1 200/1A, 10VA, Cl.0,5
250 1 15 TCSN622-1 250/1A, 15VA, Cl.0,5
300 1 20 TCSN622-1 300/1A, 20VA, Cl.0,5
80 1 3 TCSN622-1 80/1A, 3VA, Cl.1
100 1 4 TCSN622-1 100/1A, 4VA, Cl.1
120 1 8 TCSN622-1 120/1A, 8VA, Cl.1
125 1 8 TCSN622-1 125/1A, 8VA, Cl.1
150 1 10 TCSN622-1 150/1A, 10VA, Cl.1
200 1 15 TCSN622-1 200/1A, 15VA, Cl.1
250 1 20 TCSN622-1 250/1A, 20VA, Cl.1
300 1 30 TCSN622-1 300/1A, 30VA, Cl.1
80 1 10 TCSN622-1 80/1A, 10VA, Cl.3
100 1 10 TCSN622-1 100/1A, 10VA, Cl.3
120 1 15 TCSN622-1 120/1A, 15VA, Cl.3
125 1 15 TCSN622-1 125/1A, 15VA, Cl.3
150 1 20 TCSN622-1 150/1A, 20VA, Cl.3
200 1 22 TCSN622-1 200/1A, 22VA, Cl.3
250 1 28 TCSN622-1 250/1A, 28VA, Cl.3
300 1 35 TCSN622-1 300/1A, 35VA, Cl.3
