Kábelre húzható áramváltó , Revalco TCSN652

Áramváltó 300... 2000 A áramok mérésére, 5 A, vagy 1 A szekunder árammal, Cl.: 0.5, 1 és 3

Revalco kábelre és áramsínre húzható áramváltó, TCSN10E

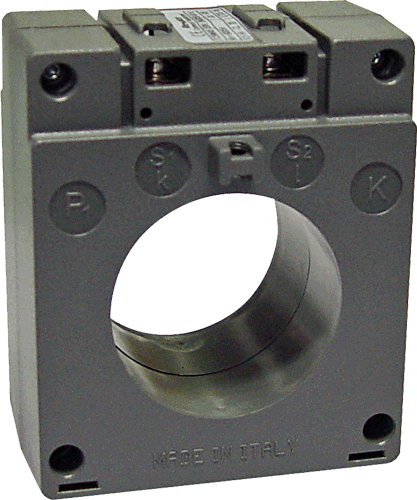

AC áramváltó, TCSN652

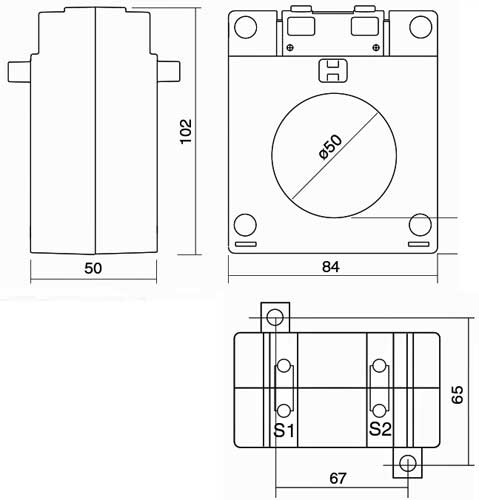

  • Kábelátmérő: max. 50 mm
  • Kivezetések az áramváltó tetején
  • Folyamatos túlterhelés: 1,2 x In
  • Működési feszültség, Um: max. 0.72 kV
  • Termikus rövidrezárási áram (Ith): 40*Ipn, 1 s
  • Dinamikus rövidrezárási áram (Idin): 2.5*Ith, 1 s
  • Szigetelési feszültség: 3 kVeff, 50Hz, 1 p
  • Működési frekvencia: 50/60 Hz
  • Szigetelési osztály: E (IEC 185)
  • Működési hőmérséklet: -20... 40°C

Műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) Cl Megnevezés
300 5 10 0,5 TCSN652 300/5A, 10VA, Cl.0,5
400 5 15 0,5 TCSN652 400/5A, 15VA, Cl.0,5
500 5 20 0,5 TCSN652 500/5A, 20VA, Cl.0,5
600 5 20 0,5 TCSN652 600/5A, 20VA, Cl.0,5
750 5 20 0,5 TCSN652 750/5A, 20VA, Cl.0,5
800 5 20 0,5 TCSN652 800/5A, 20VA, Cl.0,5
1000 5 20 0,5 TCSN652 1k0/5A, 20VA, Cl.0,5
1200 5 20 0,5 TCSN652 1k2/5A, 20VA, Cl.0,5
1250 5 20 0,5 TCSN652 1k25/5A, 20VA, Cl.0,5
1500 5 40 0,5 TCSN652 1k5/5A, 40VA, Cl.0,5
1600 5 40 0,5 TCSN652 1k6/5A, 40VA, Cl.0,5
2000 5 40 0,5 TCSN652 2k0/5A, VA, Cl.0,5
300 5 12 1 TCSN652 300/5A, 12VA, Cl.1
400 5 18 1 TCSN652 400/5A, 18VA, Cl.1
500 5 22 1 TCSN652 500/5A, 22VA, Cl.1
600 5 25 1 TCSN652 600/5A, 25VA, Cl.1
750 5 25 1 TCSN652 750/5A, 25VA, Cl.1
800 5 25 1 TCSN652 800/5A, 25VA, Cl.1
1000 5 30 1 TCSN652 1k0/5A, 30VA, Cl.1
1200 5 35 1 TCSN652 1k2/5A, 35VA, Cl.1
1250 5 35 1 TCSN652 1k25/5A, 35VA, Cl.1
1500 5 45 1 TCSN652 1k5/5A, 45VA, Cl.1
1600 5 45 1 TCSN652 1k6/5A, 45VA, Cl.1
2000 5 45 1 TCSN652 2k0/5A, 45VA, Cl.1
300 5 15 3 TCSN652 300/5A, 15VA, Cl.3
400 5 20 3 TCSN652 400/5A, 20VA, Cl.3
500 5 25 3 TCSN652 500/5A, 25VA, Cl.3
600 5 30 3 TCSN652 600/5A, 30VA, Cl.3
750 5 30 3 TCSN652 750/5A, 30VA, Cl.3
800 5 30 3 TCSN652 800/5A, 30VA, Cl.3
1000 5 35 3 TCSN652 1k0/5A, 35VA, Cl.3
1200 5 40 3 TCSN652 1k2/5A, 40VA, Cl.3
1250 5 40 3 TCSN652 1k25/5A, 40VA, Cl.3
1500 5 50 3 TCSN652 1k5/5A, 50VA, Cl.3
1600 5 50 3 TCSN652 1k6/5A, 50VA, Cl.3
2000 5 50 3 TCSN652 2k0/5A, 50VA, Cl.3
300 1 10 0,5 TCSN652-1 300/1A, 10VA, Cl.0,5
400 1 15 0,5 TCSN652-1 400/1A, 15VA, Cl.0,5
500 1 20 0,5 TCSN652-1 500/1A, 20VA, Cl.0,5
600 1 20 0,5 TCSN652-1 600/1A, 20VA, Cl.0,5
750 1 20 0,5 TCSN652-1 750/1A, 20VA, Cl.0,5
800 1 20 0,5 TCSN652-1 800/1A, 20VA, Cl.0,5
1000 1 20 0,5 TCSN652-1 1k0/1A, 20VA, Cl.0,5
1200 1 20 0,5 TCSN652-1 1k2/1A, 20VA, Cl.0,5
1250 1 20 0,5 TCSN652-1 1k25/1A, 20VA, Cl.0,5
1500 1 40 0,5 TCSN652-1 1k5/1A, 40VA, Cl.0,5
1600 1 40 0,5 TCSN652-1 1k6/1A, 40VA, Cl.0,5
2000 1 40 0,5 TCSN652-1 2k0/1A, VA, Cl.0,5
300 1 12 1 TCSN652-1 300/1A, 12VA, Cl.1
400 1 18 1 TCSN652-1 400/1A, 18VA, Cl.1
500 1 22 1 TCSN652-1 500/1A, 22VA, Cl.1
600 1 25 1 TCSN652-1 600/1A, 25VA, Cl.1
750 1 25 1 TCSN652-1 750/1A, 25VA, Cl.1
800 1 25 1 TCSN652-1 800/1A, 25VA, Cl.1
1000 1 30 1 TCSN652-1 1k0/1A, 30VA, Cl.1
1200 1 35 1 TCSN652-1 1k2/1A, 35VA, Cl.1
1250 1 35 1 TCSN652-1 1k25/1A, 35VA, Cl.1
1500 1 45 1 TCSN652-1 1k5/1A, 45VA, Cl.1
1600 1 45 1 TCSN652-1 1k6/1A, 45VA, Cl.1
2000 1 45 1 TCSN652-1 2k0/1A, 45VA, Cl.1
300 1 15 3 TCSN652-1 300/1A, 15VA, Cl.3
400 1 20 3 TCSN652-1 400/1A, 20VA, Cl.3
500 1 25 3 TCSN652-1 500/1A, 25VA, Cl.3
600 1 30 3 TCSN652-1 600/1A, 30VA, Cl.3
750 1 30 3 TCSN652-1 750/1A, 30VA, Cl.3
800 1 30 3 TCSN652-1 800/1A, 30VA, Cl.3
1000 1 35 3 TCSN652-1 1k0/1A, 35VA, Cl.3
1200 1 40 3 TCSN652-1 1k2/1A, 40VA, Cl.3
1250 1 40 3 TCSN652-1 1k25/1A, 40VA, Cl.3
1500 1 50 3 TCSN652-1 1k5/1A, 50VA, Cl.3
1600 1 50 3 TCSN652-1 1k6/1A, 50VA, Cl.3
2000 1 50 3 TCSN652-1 2k0/1A, 50VA, Cl.3
