Áramváltó nyitható vasmaggal, SCT 10, 16, 24, 36, 50

Kábelre pattintható nyitható áramváltó 5A, 1 A, 50 mA, 100 mA vagy 0.333 V kimenettel , max.1200 A AC mérésére

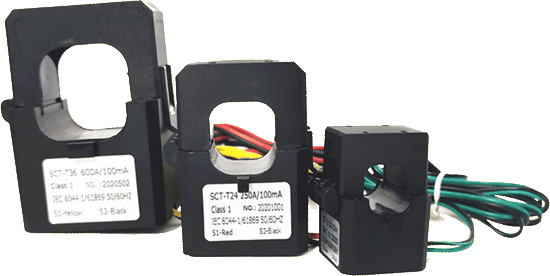

SCT 10, 16, 24, 36, 50 kábelre pattintható nyitható AC áramváltó

Egyszerű, gyors felszerelés., kis helyigény, rögzítés magán a kábelen.

Földelési ellenállásmérő, MRU-11

Bemenet: 60A - 1200A AC
Kimenet: 5A, 1A, 50 mA, 100 mA, 0.333 V
Pontosság: 0,5% (0,2%), 1 és 3 a teljes skála 10%…100% között
Névleges frekvencia 50/60 Hz
Névleges vizsgálati feszültség 3kV AC. (1 perc)
Névleges rövid idejű termikus áram (Ith) 60In
Névleges dinamikus áram, (Idyn) 2,5 Ith
Névleges feszültség, (Um) 0,72 Kv AC.
Folyamatos túlterhelés, (Id) 1,2In
Üzemi hőmérséklet -10... 50°C
Ház önkioltó osztály VO
FS 5 biztonsági tényező

SCT sorozatú áramváltó műszaki adatok - rendelési kódok

Típus	mA és mV kimenetű változatok
	Áttétel	Rt	Cl
SCT-10	60A/100mA	10 Ω	0.5
	60A/50mA	10 Ω	0.5
	60A/0.333V	/	0.5
SCT-16	100A/100mA	10 Ω	0.5
	100A/50mA	I0 Ω	0.5
	100A/0.333V	/	0.5
SCT-24	250A/100mA	20 Ω	0.5
	400A/100mA	20 Ω	0.5
	250A/0.333V	/	0.5
	400A/0.333V	/	0.5
SCT-36	400A/100mA	20 Ω	0.5
	600A/100mA	20 Ω	0.5
	400A/0.333V	/	0.5
	600A/0.333V	/	0.5
SCT-50	800A/100mA	30 Ω	0.5/0.2
	1000A/100mA	30 Ω	0.5/0.2
	800A/0.333V	/	0.5/0.2
	1000A/0.333V	/	0.5/0.2

Típus	Ip/Is	Cl
	Áttétel	0,5	1	3
SCT-24	100A/5A
	250A/5A		1VA	2.5VA
	300A/5A		1.5VA	2.5 VA
	400A/5A	2.5VA	3.75VA	5VA
SCT-36	300A/5A		1.5VA	2.5VA
	400A/5A	2.5VA	5VA	5VA
	500A/5A	2.5VA	5VA
	600A/5A	5VA	5VA
SCT-50	600A/5A	5VA	5VA
	800A/5A	7.5VA	10VA
	1000A/5A	10VA	20VA
	1200A/5A	10VA	20VA

Rövidítések: Rt= max. terhelő ellenállás, Cl= pontossági osztály, Ip/Is= primer / szekunder áram

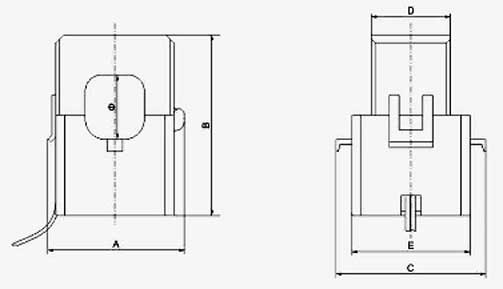

Méretek (mm)
Típus	Ø	A	B	C	D	E
SCT-10	10	29	41	/	14	26
SCT-16	16	39	46	38	20	31
SCT24	24	54	66	43	23	35
SCT36	36	68	85	50	25	43
Sct50	50	93	120	70	28	60

Rendelési példa: Megnevezés, Áttétel, Class,
PL. SCT24 100/5 Cl.05

HA NICS RAKTÁRON a

MINIMÁLISAN RENDELHETŐ mennyiség 18 db.
